Membran Anahtar Nedir ve Neden Tercih Edilmelidir?
Modern elektronik cihazların ve endüstriyel kontrol sistemlerinin vazgeçilmez bir parçası olan membran anahtar nedir? En basit tanımıyla, esnek ve ince katmanların bir araya getirilmesiyle oluşturulmuş, basınca duyarlı bir elektronik anahtar türüdür.
Membran Anahtar Nedir? Temel Yapısı ve Çalışma Prensibi
Modern elektronik cihazların ve endüstriyel kontrol sistemlerinin vazgeçilmez bir parçası olan membran anahtar nedir? En basit tanımıyla, esnek ve ince katmanların bir araya getirilmesiyle oluşturulmuş, basınca duyarlı bir elektronik anahtar türüdür. Geleneksel mekanik düğmelerin aksine, hareketli parçalar içermeyen bu teknoloji, daha dayanıklı, sızdırmaz ve kompakt bir çözüm sunar. Çalışma prensibi, kullanıcı bir tuşa bastığında üstteki iletken devrenin, ara katmandaki boşluktan geçerek alttaki devreye temas etmesi ve elektriksel bir sinyal oluşturması esasına dayanır.

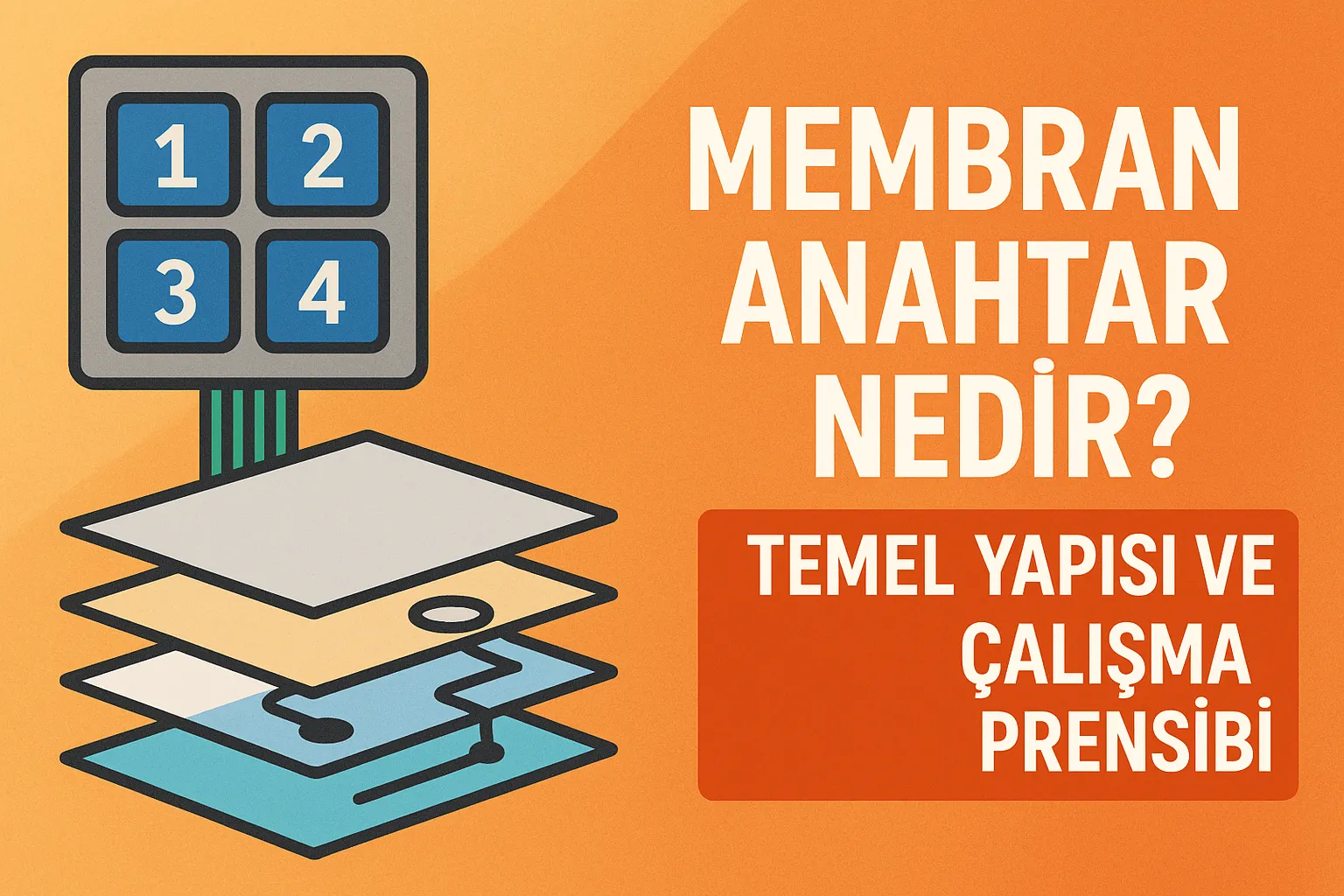

Bir Sandviç Gibi: Membran Panel Katmanları
Bir membran anahtar panelini, her biri özel bir işleve sahip katmanlardan oluşan teknolojik bir sandviç olarak düşünebilirsiniz:
- Grafik Katman (Graphic Overlay): Kullanıcının gördüğü ve dokunduğu en üst katmandır. Genellikle polyester (PET) veya polikarbonat (PC) gibi dayanıklı malzemelerden üretilir. Marka logosu, tuş grafikleri ve renkler bu katmanın arka yüzeyine basılarak aşınmaya ve solmaya karşı korunur.
- Üst Devre Katmanı (Upper Circuit Layer): Üzerinde iletken yolların basılı olduğu esnek bir filmdir. Tuşlara basıldığında esneyerek alt devreye temas eder.
- Ara Parça Katmanı (Spacer Layer): Üst ve alt devreleri normal durumda birbirinden ayıran, tuşların olduğu bölgelerde kesikleri bulunan bir yapışkan katmandır. Bu katmanın kalınlığı, tuşun basma mesafesini ve hassasiyetini belirler.
- Alt Devre Katmanı (Lower Circuit Layer): Sabit devre yollarını içeren katmandır. Üst devreden gelen temasla birlikte sinyal çıkışını oluşturur.
- Arka Yapışkan Katman (Rear Adhesive): Panelin monte edileceği yüzeye yapışmasını sağlayan endüstriyel kuvvette bir yapışkandır.
Mekanik Anahtarlara Karşı Membran Switch’lerin Avantajları
OEM üreticileri ve endüstriyel tasarımcılar için membran switch’ler, mekanik alternatiflere göre belirgin avantajlar sunar. Bu avantajlar, hem ürünün ömrünü uzatır hem de toplam sahip olma maliyetini düşürür.
| Özellik | Membran Anahtar | Geleneksel Mekanik Anahtar |
|---|---|---|
| Sızdırmazlık | Mükemmel (IP65/IP67 ve üstü). Toz, nem, kimyasallara karşı tam koruma. | Zayıf. Aralıklardan sıvı ve toz sızabilir. |
| Dayanıklılık | Yüksek. Milyonlarca basma ömrü, hareketli parça olmadığı için daha az arıza. | Orta. Mekanik aşınma ve yay yorgunluğu nedeniyle ömrü sınırlıdır. |
| Profil ve Tasarım | Çok ince ve esnek. Cihaz yüzeyine tam entegre, modern görünüm. | Hacimli ve kaba. Tasarım esnekliği daha az. |
| Temizlik | Kolay. Pürüzsüz ve aralıksız yüzey, medikal ve gıda sektörü için ideal. | Zor. Tuş aralıklarında kir ve bakteri birikebilir. |
| Maliyet | Seri üretimde daha uygun maliyetli. Montajı daha hızlı ve basittir. | Parça sayısı fazla olduğu için montajı ve birim maliyeti daha yüksek olabilir. |
| Özelleştirme | Grafik, renk, şekil ve aydınlatma konusunda neredeyse sınırsız özgürlük. | Sınırlı. Genellikle standart şekil ve boyutlardadır. |
Membran Anahtar Teknolojisinin Kullanım Alanları
Sızdırmaz ve güvenilir yapıları sayesinde membran paneller, çok çeşitli endüstrilerde kendine yer bulur:
- Endüstriyel Otomasyon: Fabrika makineleri, PLC kontrol panelleri ve HMI arayüzleri.
- Medikal Cihazlar: Laboratuvar ekipmanları, hasta başı monitörleri ve teşhis cihazları. Yüzeyinin kolay temizlenebilir olması kritik bir avantajdır.
- Beyaz Eşya: Çamaşır/bulaşık makineleri, fırınlar ve mikrodalga fırınların kontrol panelleri.
- Kiosk ve Otomat Sistemleri: Bilet makineleri, self-servis kiosklar ve ödeme terminalleri.
- Tarım ve İnşaat Ekipmanları: Zorlu saha koşullarına maruz kalan araçların kontrol üniteleri.
Projeniz İçin Doğru Membran Switch’i Seçerken Dikkat Edilmesi Gerekenler
Bir membran panel tasarlarken veya tedarik ederken, ürününüzün başarısı için şu faktörleri göz önünde bulundurmalısınız:
- Çalışma Ortamı: Panel neme, kimyasallara, UV ışığına veya aşırı sıcaklıklara maruz kalacak mı? Bu, malzeme seçimini doğrudan etkiler.
- Kullanıcı Geri Bildirimi: Kullanıcının tuşa bastığını anlaması için dokunsal bir geri bildirim (metal dome veya poli dome ile) gerekli mi?
- Estetik ve Marka Kimliği: Grafik tasarım, renkler ve logo yerleşimi marka kimliğinizle uyumlu olmalı.
- Elektriksel Gereksinimler: Arka aydınlatma, entegre LED’ler veya özel konnektör tipleri gibi ihtiyaçlarınız var mı?
Sıkça Sorulan Sorular (SSS)
Membran anahtarların ömrü ne kadardır? Kaliteli malzemelerle üretilmiş bir membran anahtar, genellikle 1 milyon ila 10 milyon basma arasında bir ömre sahiptir. Bu, geleneksel mekanik anahtarlardan çok daha uzundur.
Membran paneller temizlenebilir mi? Evet. Pürüzsüz ve sızdırmaz yüzeyleri sayesinde, özellikle polyester (PET) malzemeden üretilen paneller, birçok endüstriyel temizlik kimyasalı ve dezenfektan ile güvenle temizlenebilir.
Membran anahtarlara arka aydınlatma eklenebilir mi? Kesinlikle. Fiber optik veya yan aydınlatmalı LED’ler kullanılarak tuşlar, logolar veya belirli alanlar için şık ve işlevsel bir arka aydınlatma entegre edilebilir.
