4 ürün tipi
Membran anahtarlar
Düz ve kabartmalı grafik ön yüzlü, polyester dokunsal tuşlu klasik membran anahtarlar.
1995'ten beri İstanbul'da üretim
Membran anahtar ve kontrol panelleritasarımdan seri üretime.
Grafik ön yüz, metal dome, LED ve esnek devre. Hepsi kendi tesisimizde, 24-48 saatte prototip.
- Kuruluş yılı
- 1995
- Otuz yılı aşkın kesintisiz üretim
- Kendi üretim tesisimiz
- 1.200 m²
- Tasarım, baskı, montaj ve test tek çatı altında
- Yıllık anahtar kapasitesi
- 500.000+
- Numuneden seri üretime ölçeklenen hat
- Prototip süresi
- 24-48 sa
- Onaylı tasarımdan numuneye
İhracat yaptığımız başlıca ülkeler
- Almanya
- İsviçre
- İtalya
- İsrail
Beş ürün ailesi, tek üretim hattı.
Düz yüzeyli anahtarlardan LED'li ve metal dome'lu panellere kadar on iki ürün tipi. Hepsi çiziminize göre üretilir.
2 ürün tipi
Metal dome'lu anahtarlar
Paslanmaz çelik dome ile net bir tık hissi ve milyonlarca tuşlama ömrü.
2 ürün tipi
Esnek membran devreler
Kendi ön yüzünüzle birleştirmeniz için kapaksız, esnek PET devre katmanları.
2 ürün tipi
Panel etiketleri
Cihaz ön yüzleri için serigrafi baskılı düz, kabartmalı ve ışıldayan etiketler.
Toplam yapı: 5 katman
Bir membran anahtarın anatomisi
Beş katman, tek bir dokunuş.
Membran anahtar tek bir parça değildir. Her katmanı ayrı üretilen, hassas biçimde hizalanıp lamine edilen bir yapıdır.
- 1
Grafik ön yüz
PET veya polikarbonat filmArka yüzden serigrafi ile basılan, UV ve kimyasallara dayanıklı dış yüzey. Kabartma ve doku burada şekillenir.
- 2
Üst devre
Gümüş iletken, esnek PETTuşa basıldığında esneyerek alt devreye temas eden, iletken yolları basılmış film.
- 3
Ayırıcı katman
Yapışkanlı ara film, hava kanalıİki devreyi normalde ayrı tutar. Kalınlığı tuşun basma mesafesini ve hissini belirler.
- 4
Metal dome ve alt devre
Paslanmaz çelik domeDome belirli bir kuvvette çöker, net bir tık hissi verir ve devreyi kapatır.
- 5
Arka yapışkan ve kuyruk
3M akrilik, esnek konnektörAnahtarı cihaza sabitleyen yapışkan ve kontrol kartına uzanan esnek kuyruk.
Metal dome mu, polyester dome mu?
İki yapı iki farklı dokunuş verir. Anahtara basın, dome'un çöktüğünü ve devrenin kapandığını görün.
- His
- Net ve belirgin tık
- Tuşlama ömrü
- 5 milyon tuşlamaya kadar
- En uygun kullanım
- Endüstriyel ve sık kullanılan paneller
Değerler tipiktir; nihai özellikler uygulamaya göre belirlenir.
KAPALI
TUŞLAMA 0000Anahtara basın
Çizimden teslimata beş adım.
CAD ve CAM destekli planlama ile her proje aynı disiplinle ilerler.
1-3 gün
Danışma
Uygulama, ortam koşulları ve adetler netleşir.
2-5 gün
Tasarım
CAD çizimi, katman yapısı ve grafik onayı.
24-48 saat
Prototip
Onaylı tasarımdan çalışan numune.
2-3 hafta
Üretim
Serigrafi, laminasyon, kesim ve montaj.
3-7 gün
Test ve sevkiyat
%100 elektriksel test ve güvenli paketleme.
Makinenin insanla buluştuğu her yerde.
Arayüzün güvenilirliğinin pazarlık konusu olmadığı sektörlere üretim yapıyoruz.
Tıbbi cihazlar
Dezenfekte edilebilir, sızdırmaz yüzeyler
Endüstriyel otomasyon
Zorlu koşullarda uzun ömürlü kontrol
Beyaz eşya ve tüketici
İnce, estetik ve sezgisel arayüzler
Tarım ve iş makineleri
Toz, titreşim ve neme dayanım
Savunma ve havacılık
Yüksek güvenilirlik gerektiren paneller
Ölçüm ve test cihazları
Hassas ve tutarlı dokunsal his
1995
Sultanbeyli, İstanbul
Kurumsal
Otuz yıldır aynı işi, her yıl daha iyi yapıyoruz.
G&D Elektronik, 1995 yılında Bahadır Gezici ve Ahmet Dolmacı tarafından kuruldu. Bugün beş mühendis ve deneyimli üretim kadrosuyla, 1.200 m² büyüklüğündeki kendi binamızda üretim yapıyoruz.

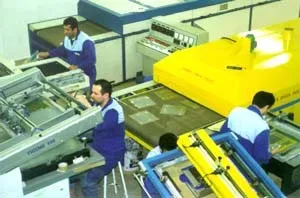

Serigrafi devre ve grafik baskısından laminasyona, kalıp kesiminden kabartmaya, konnektör montajından son teste kadar tüm süreç tek çatı altında. Ürünlerimiz başta Almanya, İsviçre, İtalya ve İsrail olmak üzere birçok ülkeye ihraç ediliyor.
Sık sorulan sorular
Membran anahtar nedir?
Membran anahtar; serigrafi baskılı grafik ön yüz, ayırıcı katman ve esnek iletken devrelerden oluşan ince, lamine bir tuş takımıdır. Tuşa basıldığında üst ve alt devre temas eder ve sinyal üretilir.
Prototip ne kadar sürede hazır olur?
Tasarım onaylandıktan sonra prototip numuneleri genellikle 24-48 saat içinde üretilir. Seri üretim, adet ve yapıya bağlı olarak tipik olarak 2-3 hafta sürer.
Metal dome ile polyester dome arasındaki fark nedir?
Metal dome daha net bir tık hissi ve daha uzun tuşlama ömrü sunar. Polyester dome ise daha yumuşak bir his verir ve daha ekonomiktir. Seçim, kullanım sıklığına ve istenen dokunsal hisse göre yapılır.
Minimum sipariş adedi var mı?
Düşük adetli numune ve pilot üretimlerle çalışıyoruz. Aynı hat üzerinde küçük serilerden yıllık 500.000 adedi aşan üretime kadar ölçeklenebiliyoruz.
Teklif için hangi bilgilere ihtiyacınız var?
Teknik çizim (DXF, DWG veya PDF), grafik dosyası, yaklaşık adet, tuş hissi tercihi ve cihazın çalışacağı ortam koşulları teklifi hızlandırır. Çiziminiz yoksa numune veya fotoğraf ile de başlayabiliriz.
Yurt dışına üretim yapıyor musunuz?
Evet. Başta Almanya, İsviçre, İtalya ve İsrail olmak üzere birçok Avrupa ülkesine düzenli olarak ihracat yapıyoruz.
