Light Guide Film (LGF) Nedir? Işık Kılavuz Filmi Rehberi

G&D Elektronik12 dk okuma

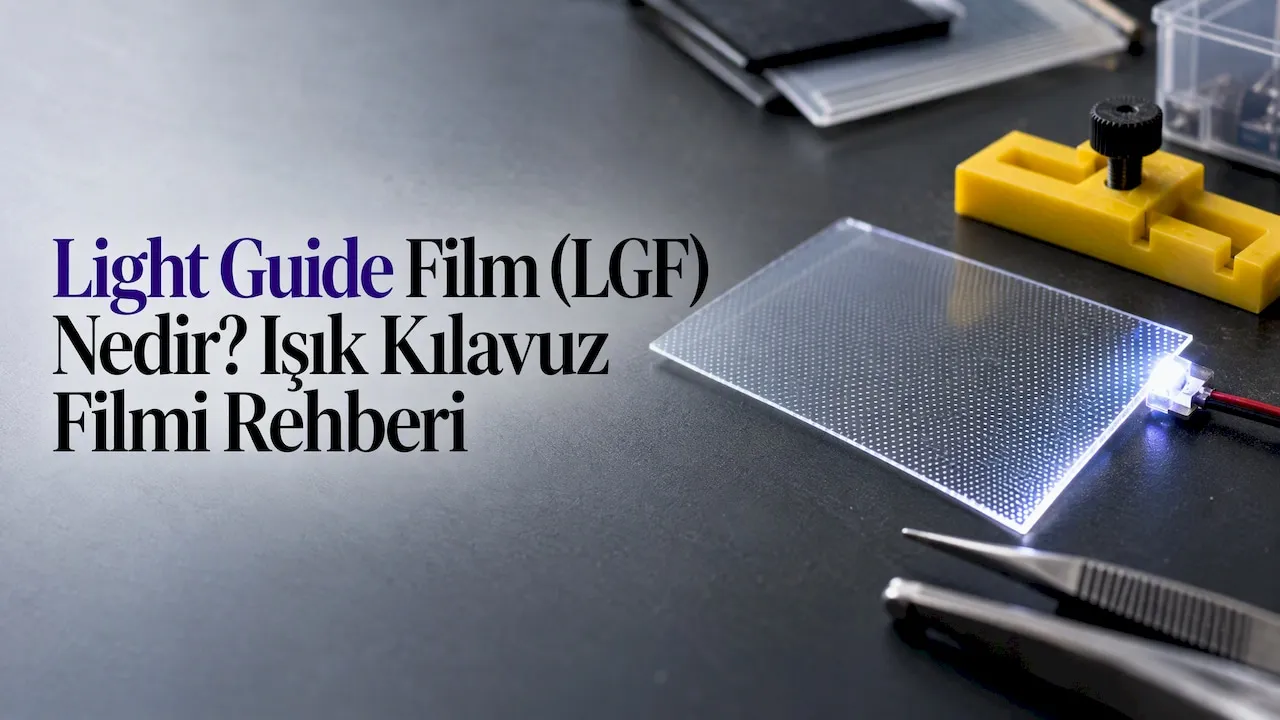

LED ışığını ileten saydam rehber film

Light guide film (LGF) nedir, nasıl çalışır, membran anahtarda ne işe yarar? Işık kılavuz filmini katman yapısı, tasarım hataları ve seçim kriterleriyle anlatıyoruz.

Light guide film (LGF, Türkçesiyle ışık kılavuz filmi), kenarına yerleştirilen LED’lerin ışığını içinde taşıyıp bir panelin geniş bir alanına eşit biçimde dağıtan ince, esnek ve şeffaf bir plastik filmdir. Membran anahtarlarda, kontrol panellerinde ve küçük ekranlarda arka aydınlatma için kullanılır. Az sayıda LED ile birçok tuşu, simgeyi ya da yazıyı aydınlatmayı sağlar ve paneli kalınlaştırmadan bunu yapar. Bu yazıda LGF’nin nasıl çalıştığını, membran anahtarın içinde nereye oturduğunu, hangi durumda doğru seçim olduğunu ve tasarımda en sık yapılan hataları bir üretici gözüyle anlatıyoruz.

Kısaca

  • LGF, LED ışığını kenardan alıp yüzeyine işlenmiş mikro desenler sayesinde istenen bölgelere yönlendiren ince bir optik filmdir; genellikle polikarbonat gibi optik kalitede polimerlerden üretilir.
  • Çalışma prensibi toplam iç yansımadır: ışık filmin içinde sekerek ilerler, desenin olduğu yerde dışarı çıkar.
  • Membran anahtarda LGF, grafik ön yüz ile devre katmanı arasına yerleşir ve tuşların, simgelerin ya da geniş pencerelerin homojen aydınlatılmasını sağlar.
  • En sık sorun, LED ile film kenarı arasındaki hizalama hatasıdır; sonuç, aşırı parlak “sıcak noktalar” ve ışık sızıntısıdır.
  • Birkaç tuşu aydınlatmak için çoğu zaman tuş altına doğrudan SMD LED yerleştirmek yeterlidir; LGF, geniş ve eşit aydınlatma gereken yerlerde öne çıkar.

İçindekiler

Işık kılavuz filmi tam olarak nedir?

Arama sonuçlarında “light guide” ifadesi çok farklı şeyler için kullanılır: fiber optik kablolar, akrilik ışık plakaları, hatta üretim hattında çalışanlara yol gösteren yazılım sistemleri. Elektronik ürün tasarımında konuştuğumuz LGF ise bunlardan ayrı bir bileşendir.

LGF, birkaç yüz mikron mertebesinde kalınlığa sahip, bükülebilen, şeffaf bir filmdir. Tek başına ışık üretmez. Işığı LED üretir, film ise bu ışığı taşır ve dağıtır. Bir benzetmeyle anlatırsak: LED bir musluk, LGF ise suyu ihtiyaç olan her noktaya götüren ince bir boru ağıdır. Fark şu ki bu “borular” filmin yüzeyine işlenmiş, gözle zor görülen nokta ya da çizgi desenleridir.

“LGF” kısaltması başka alanlarda da kullanılır; bina katlarından oyun terimlerine kadar farklı anlamları vardır. Membran anahtar, HMI paneli ve arka aydınlatma bağlamında ise LGF her zaman light guide film, yani ışık kılavuz filmi demektir.

LGF ile ışık kılavuz plakası (LGP) arasındaki fark

İki terim sık karıştırılır. Işık kılavuz plakası (LGP) genellikle akrilikten (PMMA) yapılmış, milimetre mertebesinde kalınlığı olan sert bir levhadır. LCD ekranlarda, aydınlatmalı tabelalarda ve röntgen film görüntüleyicileri gibi geniş yüzeyli cihazlarda kullanılır. LGF ise aynı fikrin incelmiş ve esnekleşmiş halidir: plakaya göre çok daha incedir, bükülebilir ve membran anahtar gibi katmanlı yapıların içine kolayca yerleşir.

LGF ve LGP’nin temel farkları

Kabaca şöyle düşünebilirsiniz: Kalınlık ve esneklik sorun değilse ve büyük, düz bir yüzey aydınlatılacaksa plaka; panelin toplam kalınlığı kritikse ve katmanlar birbirine yapıştırılacaksa film.

LGF nasıl çalışır?

LGF’nin arkasındaki fizik basittir, uygulaması ise hassastır. Üç adımda özetleyelim.

  1. Işığın girişi: Yandan ışık veren (side-view) ya da dik açılı LED’ler, filmin kenarına ya da film üzerinde açılmış bir pencereye yerleştirilir. Işık, filmin içine yatay yönde girer.
  2. Film içinde ilerleme: Işık, filmin üst ve alt yüzeylerine dar bir açıyla çarptığı sürece dışarı çıkamaz, yüzeyden geri yansır. Bu olaya toplam iç yansıma denir ve optik fiberlerin de çalışma prensibidir. Böylece ışık, film boyunca çok az kayıpla santimetrelerce yol alabilir.
  3. Işığın çıkışı: Filmin yüzeyine işlenmiş mikro noktalar, çizgiler ya da dokular, çarpan ışığın açısını değiştirir. Açısı değişen ışık artık yüzeyden yansıyamaz ve dışarı çıkar. Desen nerede ise ışık orada görünür.

Tasarımın asıl ustalığı üçüncü adımdadır. LED’e yakın bölgelerde ışık yoğundur, uzaklaştıkça zayıflar. Eşit bir görüntü elde etmek için desen yoğunluğu LED’e yakın yerlerde seyrek, uzak yerlerde sık tutulur. Bu dengeyi kurmak, LGF tasarımında hesaplama ve deneme gerektiren kısımdır.

Desenler nasıl işlenir?

Filmin yüzeyine ışık çıkış desenleri farklı yöntemlerle kazandırılır. Sektörde en çok anılanlar şunlardır:

  • UV mürekkeple baskı: Desen, serigrafi benzeri bir baskıyla filmin yüzeyine nokta nokta basılır. Desen değiştirmek görece kolaydır, bu yüzden prototip aşamasında esneklik sağlar.
  • Lazer işleme: Lazer, film yüzeyinde mikro noktalar ya da çizgiler oluşturur. Kalıp gerektirmez ve tasarım değişikliklerine hızlı uyum sağlar.
  • Kalıpla dokulama (mikro baskı): Desen, kalıp ya da silindir yardımıyla film yüzeyine kabartılır. Yüksek adetli seri üretimde tekrarlanabilirlik sağlar.

Son yıllarda araştırma tarafında, ışığı karmaşık ve düz olmayan yüzeylerde de yönlendirebilmek için 3D baskı ve hesaplamalı tasarım yöntemleri üzerinde çalışılıyor. Princeton Üniversitesi’ndeki 3D baskılı optik fiberlerle ışık yönlendirme çalışması, ışık yollarının manuel çizilmek yerine algoritmayla otomatik üretilebildiğini gösteren örneklerden biri. Bu yaklaşımlar henüz membran anahtar üretiminin günlük pratiği değil, ama standart dışı geometrilerde aydınlatmanın nereye gittiğine dair iyi bir fikir veriyor.

Membran anahtarda LGF nereye oturur?

Membran anahtar, üst üste yapıştırılmış katmanlardan oluşur. LGF bu yapıya ek bir optik katman olarak girer. Tipik bir arka aydınlatmalı yapı yukarıdan aşağıya şöyledir:

  1. Grafik ön yüz: Polyester ya da polikarbonat filmden yapılmış, arkasından baskılı yüzey. Aydınlanacak simgeler ve tuş çerçeveleri yarı saydam bırakılır, geri kalan alan ışık geçirmeyen mürekkeple kapatılır. Malzeme seçimi için polyester ve polikarbonat karşılaştırmamıza göz atabilirsiniz.
  2. Ön yüz yapıştırıcısı: Grafik katmanı alttaki yapıya bağlar. LGF’li tasarımlarda yapıştırıcının ışık geçecek bölgelerde şeffaf olması ya da kesilip boşaltılması gerekir.
  3. Işık kılavuz filmi: LED ışığını taşıyan ve simgelerin tam altında dışarı veren katman.
  4. Üst devre ve ara katman (spacer): Tuşa basıldığında kontağın kapanmasını sağlayan yapı. Metal dome kullanılıyorsa bu seviyede yer alır.
  5. Alt devre ve LED’ler: LED’ler genellikle devre üzerine monte edilir ve LGF’nin kenarına ya da içinde açılmış ceplere bakacak şekilde konumlandırılır.
  6. Arka yapıştırıcı: Membran anahtarı cihaz gövdesine sabitler.

Bu sıralama projeye göre değişir. Bazı tasarımlarda LGF, devre katmanının altına alınır ve ışık delikli katmanlardan geçerek yüzeye ulaşır. Hangisinin doğru olduğu, tuş hissini, toplam kalınlığı ve aydınlatılacak alanın büyüklüğünü birlikte ele alarak belirlenir.

Metal dome ile LGF bir arada kullanıldığında dikkat edilmesi gereken nokta, dome’un ışık yolunu kesmesidir. Dome metal olduğu için ışık geçirmez; tuşun ortasındaki simgeyi aydınlatmak istiyorsanız ışığın dome’un çevresinden ya da ortasında açılmış bir delikten çıkması gerekir. Bu yüzden metal dome’lu kabartmalı membran anahtar gibi yapılarda aydınlatma planı, tuş tasarımıyla aynı anda yapılmalıdır.

Metal dome etrafından yönlendirilen LGF ışık yolu

Arka aydınlatma seçenekleri karşılaştırması

LGF tek seçenek değildir. Membran anahtar ve kontrol panellerinde karşılaşılan başlıca arka aydınlatma yöntemlerini nitelik olarak şöyle karşılaştırabiliriz:

Yöntem Nasıl çalışır Güçlü yanı Zayıf yanı Uygun olduğu yer
Tuş altında doğrudan SMD LED Her tuşun ya da göstergenin altına bir LED konur Basit, parlak, her tuş ayrı kontrol edilebilir Geniş alanda eşitsizlik, LED sayısı artar Durum göstergeleri, az sayıda aydınlatmalı tuş
Işık kılavuz filmi (LGF) Kenardaki LED ışığı film içinde taşınır, desenden çıkar İnce, eşit aydınlatma, az LED Optik tasarım ve hizalama hassasiyeti ister Çok tuşlu paneller, geniş simge alanları, ince cihazlar
Işık kılavuz plakası (LGP) Sert akrilik levha aynı prensiple çalışır Büyük yüzeylerde yüksek eşitlik Kalın ve sert, katmanlı yapıya zor girer Ekran arka aydınlatması, büyük düz paneller
Fosforlu ya da floresan baskı Mürekkep ışığı depolar ya da UV altında parlar Enerji gerektirmez Sürekli ve kontrol edilebilir ışık vermez Karanlıkta yer bulma, acil durum işaretleri

Tabloda görüldüğü gibi doğru seçim, aydınlatmanın ne için istendiğine bağlıdır. Bir alarm tuşunun kırmızı yanması gerekiyorsa doğrudan LED yeterlidir. Bir cihazın tüm tuş takımının gece kullanımında eşit ve göz yormayan bir parlaklıkla görünmesi isteniyorsa LGF düşünmeye değer. Enerjisiz bir yer belirleme gerekiyorsa fosforlu veya floresan baskılı panel etiket daha mantıklı bir çözüm olabilir.

LGF hangi sektörlerde öne çıkar?

LGF’nin değeri, inceliğin ve eşit aydınlatmanın gerçekten önemli olduğu ürünlerde ortaya çıkar. Hizmet verdiğimiz sektörlerden örneklerle:

Medikal cihazlar

Hasta başı monitörler, infüzyon pompaları ve taşınabilir tanı cihazları sıklıkla loş ortamlarda kullanılır. Gece vardiyasında tuşların okunabilir olması, ama hastayı rahatsız edecek kadar parlak olmaması istenir. LGF’nin sağladığı yumuşak ve eşit aydınlatma burada işe yarar. Medikal ön yüzlerde temizlik ve dezenfektan dayanımı da kritik olduğu için aydınlatma çözümü, kapalı ve düz bir ön yüzle birlikte düşünülmelidir.

Endüstriyel otomasyon

Makine operatör panellerinde aydınlatma çoğu zaman durum bilgisi taşır: çalışıyor, beklemede, arıza. Burada genellikle doğrudan LED’ler tercih edilir; ama panelin geniş bir bölümünde, örneğin bir proses şemasında, eşit arka aydınlatma isteniyorsa LGF devreye girer. Toz, titreşim ve sıcaklık dalgalanması olan ortamlarda katman yapısının nasıl kurulacağını zorlu koşullar için HMI panel tasarımı rehberimizde ayrıntılı anlattık.

Beyaz eşya

Fırın, çamaşır makinesi ve bulaşık makinesi kontrol panellerinde estetik öndedir. İnce, düzgün parlayan simgeler ürünü daha kaliteli gösterir. Yüksek adetli üretimde az sayıda LED ile çok sayıda simgeyi aydınlatmak, LED ve montaj maliyetini de düşürebilir.

Tarım makineleri

Traktör kabinlerinde ve hasat makinelerinde operatörler gece saatlerinde de çalışır. Panelin karanlıkta okunabilmesi güvenlik meselesidir. Bununla birlikte bu ortamlar titreşim, nem ve sıcaklık açısından zorludur; LGF ile LED arasındaki hizalamanın titreşimle bozulmaması gerekir. Bu sınıf ürünler için tarım ve inşaat makinelerinde dayanıklı HMI panel seçimi yazımız iyi bir başlangıç noktasıdır.

Ekranlı panellerde ön yüzün bir bölümü membran yerine cam olabilir. Bu tür karma tasarımlarda LGF ile aydınlatılan tuş bölgesi ile ekran penceresinin aynı panelde uyumlu durması gerekir; ekran tarafında özel HMI cam bileşenleri kullanılıyorsa camın kalınlığı ve kenar işlemesi, membran katmanının toplam yüksekliği ile birlikte planlanmalıdır.

LGF tasarımında sık yapılan hatalar

LGF kağıt üzerinde basit görünür, ilk prototipte ise sürprizler çıkarabilir. Sahada en sık gördüğümüz sorunlar şunlardır:

1. LED hizalaması ve sıcak noktalar

LED’in ışığı filmin kenarına tam ve doğru açıyla girmezse ışığın bir kısmı kaybolur, bir kısmı ise LED’in hemen önünde yoğunlaşır. Sonuç, LED’e yakın simgelerin göz alacak kadar parlak, uzaktakilerin sönük görünmesidir. Literatürde LED ile film arasındaki kuplajı iyileştirmek için hizalanmış kuplaj kılavuzları kullanan patent başvurusu gibi çözümler tarif edilir. Pratikte bunun anlamı şudur: LED cebinin toleransı, devre üzerindeki LED konumu ve katmanların birbirine göre kayması tasarım aşamasında birlikte hesaplanmalıdır.

2. Işık sızıntısı

Işık, ön yüzde ışık geçirmeyen olarak tasarlanmış bölgelerden ya da tuş kenarlarından sızabilir. Bu genellikle grafik katmandaki karartma mürekkebinin yetersiz kat sayısından, yapıştırıcı kesimlerinin hatalı yerleşiminden ya da filmin kenarından dışarı kaçan ışıktan kaynaklanır. Kenarların ışık geçirmez bantla ya da baskıyla kapatılması ve karartma katmanının yeterince yoğun basılması çoğu sızıntıyı önler.

3. Eşitsiz desen dağılımı

Desen yoğunluğunu LED uzaklığına göre ayarlamadan her yere aynı desen basılırsa parlaklık LED’den uzaklaştıkça düşer. Bu, ilk prototipte ölçülüp desen dosyası güncellenerek düzeltilir. Bu yüzden LGF’li projelerde en az bir prototip turu planlamak gerçekçidir.

4. Renk ve mürekkep uyumsuzluğu

Beyaz LED ile aydınlatılan bir simge, önündeki yarı saydam mürekkebin rengini alır. Mürekkep yoğunluğu ve renk tonu LED rengine göre seçilmezse simgeler beklenenden farklı renkte ya da soluk görünür. Renk kritikse onay numunesini gerçek LED ve gerçek akımla değerlendirmek gerekir.

5. Tuş hissinin bozulması

Ek bir katman eklemek, tuşa basıldığında hissedilen tepkiyi değiştirebilir. Özellikle metal dome kullanılan tasarımlarda LGF’nin kalınlığı ve yeri, dome’un tık hissini köreltmeyecek şekilde belirlenmelidir.

LGF mi, doğrudan SMD LED mi? Karar kriterleri

Projenizde LGF gerekip gerekmediğini anlamak için şu soruları sorabilirsiniz:

  • Kaç noktayı aydınlatacaksınız? Üç beş gösterge için tuş altı LED çoğu zaman yeterli ve daha basittir. Onlarca simge ya da geniş bir alan için LGF avantaj kazanır.
  • Eşitlik ne kadar önemli? Her simgenin aynı parlaklıkta görünmesi marka algısı için kritikse LGF güçlü bir adaydır.
  • Her tuş ayrı mı yanacak? Tuşlar birbirinden bağımsız renk ya da durum gösterecekse doğrudan LED daha esnektir. Ortak bir arka aydınlatma isteniyorsa LGF uygundur.
  • Toplam kalınlık sınırınız ne? LGF ince bir yapı sunar, ancak LED’lerin yüksekliği de hesaba katılmalıdır.
  • Ortam koşulları neler? Yoğun titreşim ve geniş sıcaklık aralıkları, LED ile film arasındaki hizalamanın kalıcılığını test etmeyi gerektirir.
  • Üretim adedi ne? Düşük adetlerde desen yöntemi esnek seçilir; yüksek adetlerde tekrarlanabilirlik öne çıkar.

Birçok projede doğru cevap ikisinin birleşimidir: genel arka aydınlatma için LGF, uyarı ve durum göstergeleri için bağımsız LED’ler.

Bizim bakışımız: aydınlatma, tuştan önce planlanır

1995’ten bu yana İstanbul’da membran anahtar ve kontrol paneli üretiyoruz. Bu süre içinde gördüğümüz en net ders şu: aydınlatma, panel tasarımının sonuna eklenen bir özellik değildir. Grafik tasarım bitmiş, devre çizilmiş, ardından “bunu da aydınlatalım” denildiğinde ya LED’ler yanlış yere düşer ya da katman yapısı baştan kurulmak zorunda kalır.

Bizim önerimiz, aydınlatma ihtiyacını ilk çizimle birlikte konuşmaktır. Hangi simge yanacak, hangi renkte, hangi koşullarda okunacak, panel ne kadar ince olmalı? Bu soruların cevabı, doğrudan SMD LED mi, ışık kılavuz filmi mi, yoksa ikisinin birleşimi mi gerektiğini belirler. Medikal cihaz, endüstriyel otomasyon, beyaz eşya ve tarım makinesi müşterilerimizle çalışırken bu kararı genellikle teklif aşamasında, çizim üzerinden birlikte veririz.

İkinci dersimiz: aydınlatmada son söz numunenindir. Simülasyon ve hesap yön gösterir, ama parlaklık eşitliğini, renk tonunu ve sızıntıyı ancak elinizde tuttuğunuz bir parçada görürsünüz. Bu yüzden 24 ila 48 saatlik prototip süremizi en çok aydınlatmalı projelerde değerli buluyoruz: bir tur numune, bir düzeltme, ikinci tur ve onay. Mühendislik ekibiniz için bu, haftalar yerine günler demektir.

— G&D

Aydınlatmalı membran anahtar projeniz için

Aydınlatmalı bir kontrol paneli planlıyorsanız, ürün yelpazemizde SMD çip LED’li düz membran anahtar ve SMD çip LED’li kabartmalı membran anahtar seçenekleri yer alıyor. Serigrafi baskı, kabartma ve SMD LED entegrasyonunu İstanbul’daki kendi tesisimizde yapıyor, yıllık 500.000 adede kadar üretim kapasitesiyle hem küçük seriler hem büyük projeler için çalışıyoruz. Her proje çizime göre fiyatlandırılır; çiziminizi ya da ihtiyaç listenizi paylaşarak tüm membran anahtar ürünlerimiz üzerinden teklif sürecini başlatabilirsiniz.

Sık sorulan sorular

LGF ile LED aynı şey mi?

Hayır. LED ışığı üreten elektronik bileşendir, LGF ise bu ışığı taşıyan ve dağıtan pasif bir filmdir. LGF tek başına ışık vermez; kenarına ya da cebine yerleştirilmiş LED’lerle birlikte çalışır.

Işık kılavuz filmi hangi malzemeden yapılır?

Genellikle polikarbonat gibi optik kalitede, şeffaf polimer filmlerden üretilir. Malzemenin ışık geçirgenliği, esnekliği ve ön yüz ile diğer katmanlara yapıştırılabilmesi seçimde belirleyicidir.

LGF membran anahtarın ömrünü etkiler mi?

Doğru tasarlandığında LGF, tuşların mekanik ömrünü belirleyen kontak ve dome yapısına doğrudan müdahale etmez. Ancak katman yerleşimi tuş hissini değiştirebileceği için LGF’nin yeri ve kalınlığı, tuş yapısıyla birlikte planlanmalı ve prototipte test edilmelidir.

LGF’li bir panelde her tuş farklı renkte yanabilir mi?

Tek bir film üzerinde farklı bölgeleri farklı renkteki LED’lerle beslemek mümkündür, ama bölgeler arasında ışık karışmasını önlemek için filmin bölünmesi ya da araya ışık bariyeri konması gerekir. Her tuşun bağımsız ve farklı renkte yanması isteniyorsa, tuş altı SMD LED çoğu zaman daha basit bir çözümdür.

LGF’li prototip ne kadar sürede hazırlanır?

Süre, tasarımın karmaşıklığına ve desen yöntemine göre değişir. Biz membran anahtar prototiplerinde 24 ila 48 saatlik bir süreyle çalışıyoruz; aydınlatmalı projelerde net süreyi çiziminizi inceledikten sonra teklifle birlikte bildiriyoruz.
