Polyester mi Polikarbonat mı? Membran Ön Yüz İçin Doğru Film

G&D Elektronik12 dk okuma

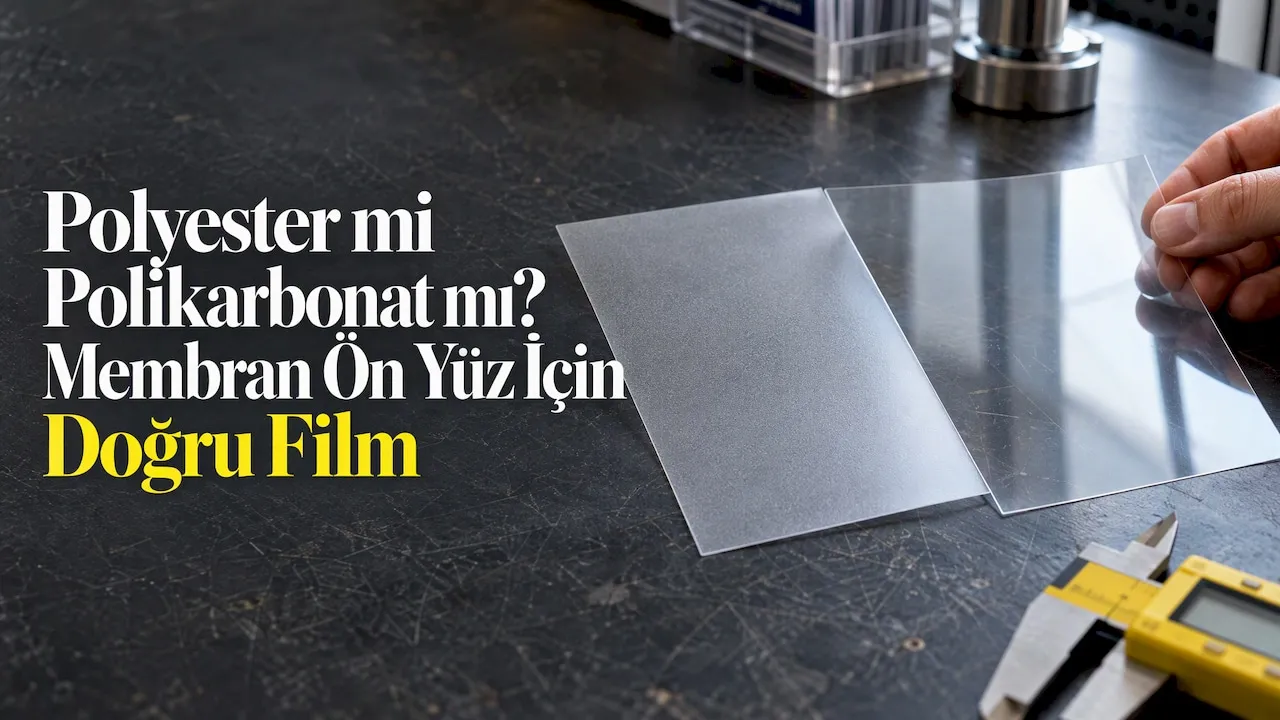

Dokulu PET ve şeffaf PC film örnekleri

Membran anahtar ön yüzünde polyester mi polikarbonat mı? Esneme ömrü, kimyasal dayanım, kabartma, UV ve maliyet karşılaştırması, sektöre göre net öneriler.

Membran anahtar veya kontrol paneli için grafik ön yüz seçiyorsanız kısa cevap şudur: tuşlar sık basılacak, yüzey kimyasalla silinecek ya da kabartmalı tuşlar yıllarca esneyecekse polyester (PET); ekran penceresi kristal netlikte olmalı, kabartma derin ve detaylı olmalı, tuşa nadiren basılacaksa polikarbonat (PC). Aradaki fark “hangisi daha iyi” sorusundan çok, cihazınızın sahada ne yaşayacağıyla ilgili. Bu rehberde iki filmi esneme ömrü, kimyasal dayanım, kabartma, görünüm, dış ortam ve maliyet açısından karşılaştırıyor, medikal, endüstriyel otomasyon, beyaz eşya ve tarım makinesi projeleri için somut öneriler veriyoruz.

TL;DR

  • Polyester (PET), sık kullanılan tuşlu membran anahtarlarda standart seçimdir: esnemeye ve çoğu temizlik kimyasalına polikarbonattan çok daha iyi dayanır.
  • Polikarbonat (PC); optik netlik, derin ve ince detaylı kabartma ve kolay kesim gerektiren, tuş ömrünün kritik olmadığı ön yüzlerde öne çıkar ve film maliyeti genellikle daha düşüktür.
  • Alkollü dezenfektanla sık silinen medikal cihazlarda standart PC çatlama (crazing) riski taşır; ya PET ya da kimyasal dayanımı artırılmış özel PC sınıfları seçilmelidir.
  • Dış ortamda iki film de “kendiliğinden” UV dayanıklı değildir; açık havada çalışacak paneller için UV dayanımlı sınıf ve kaplama ayrıca belirtilmelidir.
  • Karar sırası: önce ortam (kimyasal, UV, sıcaklık), sonra kullanım sıklığı, en son film fiyatı.

İçindekiler

İki film kısaca: PET ve PC nedir?

Polyester ve polikarbonat, membran anahtar yapılarında en yaygın kullanılan iki filmdir; ikisi de tokluk, işlenebilirlik ve estetik açısından bu işin gerektirdiği özellikleri taşır. Ama davranışları birbirinin neredeyse tersidir.

PET ve PC filmlerinin temel özellik karşılaştırması

Polyester (PET, polietilen tereftalat), membran sektöründe “polyester ön yüz” ya da İngilizce kullanımıyla “polyester overlay” denince akla gelen malzemedir. Esnek, yorulmaya dayanıklı ve kimyasallara karşı dirençlidir. Grafik ön yüzlerde genellikle sert kaplamalı (hardcoat) ve dokulu yüzeyli sınıfları kullanılır; dokulu, sert kaplamalı baskıya uygun PET filmler bu alanın en bilinen ürün ailelerindendir. Mat ya da ipeksi dokusu parmak izini gizler ve çizilmeye karşı yüzeyi korur.

Polikarbonat (PC), piyasada çoğu zaman “leksan” olarak da anılan, sert, darbeye dayanıklı ve optik olarak çok net bir termoplastiktir. Kalıpta şekillendirmeye, derin kabartmaya ve temiz kesime uygundur. Zayıf noktası, tekrarlanan esneme altında yorulması ve bazı çözücülerle temas ettiğinde yüzeyde ince çatlaklar oluşturmasıdır.

Bu iki filmden hangisinin seçileceği, membran anahtarın en üst katmanı olan grafik ön yüzün ömrünü doğrudan belirler. Membran yapının katmanlarını tanımıyorsanız önce membran anahtar nedir ve nasıl çalışır yazımıza göz atmanızı öneririz.

Yan yana karşılaştırma

Aşağıdaki tablo, grafik ön yüz için malzeme seçerken mühendislerin en sık baktığı kriterleri özetliyor. Değerler film sınıfına, kalınlığa ve kaplamaya göre değişir; tablo bir eğilim gösterir, şartname yerine geçmez.

Kriter Polyester (PET) Polikarbonat (PC)
Esneme (tuş basma) ömrü Çok yüksek, sık kullanılan tuşlar için uygun Düşük, tekrarlanan esnemede yorulur
Kimyasal dayanım Çoğu çözücü, yağ ve temizleyiciye dirençli Alkol ve bazı çözücülerle çatlama riski
Optik netlik İyi, ama PC kadar berrak değil Çok yüksek, ekran pencereleri için ideal
Kabartma derinliği Sığ ile orta (yaklaşık 0,3 ile 0,8 mm) Derin ve detaylı (yaklaşık 0,8 ile 2,0 mm)
Kesim ve şekillendirme Kenar ve köşe tasarımında daha dikkat ister Kolay kesilir, termoform için uygun
Darbe dayanımı İyi Çok iyi
Dış ortam / UV UV dayanımlı sınıf seçilmeli UV sert kaplaması gerekir, yoksa sararır
Film maliyeti Daha yüksek Genellikle daha düşük
Tipik kullanım Medikal, endüstriyel, beyaz eşya, tarım makinesi tuşları Ekran pencereleri, dekoratif paneller, az kullanılan tuşlar

Kabartma derinliği ve maliyet farkıyla ilgili rakamlar, bir film tedarikçisinin PC ve PET karşılaştırmasından alınmıştır; kendi projenizde kesin değerler seçilen film sınıfına ve kalıba bağlıdır.

Esneme ömrü: tuş kaç basışa dayanır?

Membran anahtarda grafik ön yüz, her basışta tuşun üzerinde esner ve geri döner. Kabartmalı tuşlarda bu esneme, kabartmanın kenarındaki dar yarıçapta yoğunlaşır. Polikarbonat burada zayıf kalır: belirli bir basış sayısından sonra kabartma kenarında beyazlaşma, ardından çatlak görülür. Polyester ise aynı hareketi çok daha uzun süre tolere eder.

Esneme ömrü: tuş kaç basışa dayanır? — overview diagram

Ne kadar uzun? Tekra’nın film karşılaştırmasına göre PET laboratuvar koşullarında 100 milyonun üzerinde basışa ulaşabilir; ancak mürekkep kürleme ve karmaşık kabartma gibi gerçek üretim etkileri hesaba katıldığında tasarımcıların güvenilir hizmet beklentisini 1 ile 5 milyon basış aralığında tutması önerilir. Sert kaplamalı dokulu PET filmlerin bazı sınıfları için tedarikçiler 5 milyonun üzerinde basış ömrü belirtir.

Pratikte bu şu anlama gelir:

  1. Günde yüzlerce kez basılan tuşlar (makine başlat/durdur, beyaz eşya program seçimi, medikal cihaz menü tuşları): PET.
  2. Metal dome’lu tuşlar: Dome’un net tıklama hissi ön yüzden geçerek kullanıcıya ulaşır; ön yüzün her basışta yorulmadan geri dönmesi gerekir. Burada da PET varsayılan tercihtir. Uygun yapıları metal dome’lu kabartmalı membran anahtar sayfamızda görebilirsiniz.
  3. Yılda birkaç kez kullanılan servis tuşları ya da tuşsuz dekoratif paneller: PC’nin düşük esneme ömrü sorun olmaz; görünüm ve maliyet avantajı öne geçer.

Tuş ömrünü yalnızca film belirlemez. Kabartma yarıçapı, mürekkep katmanlarının sayısı ve dome seçimi de etkilidir. Bu yüzden basış ömrü hedefinizi teklif aşamasında rakamla belirtmek, doğru yapıyı seçmenin en kısa yoludur.

Kimyasallar, temizlik ve dezenfeksiyon

Ön yüzün kimyasal dayanımı, özellikle medikal ve gıda ile temas eden ekipmanlarda, malzeme seçimini tek başına belirleyebilir. Genel kural basit: grafik ön yüz sert kimyasal temizlik veya endüstriyel çözücülerle karşılaşacaksa PET güvenilir tercihtir; PC ise ancak özel olarak geliştirilmiş sınıflarıyla bu koşullara girebilir.

Medikal cihazlar. Klinik ortamda yüzeyler günde defalarca alkollü ve kuaterner amonyum bazlı dezenfektanlarla silinir. Standart polikarbonat, alkol bazlı temizleyicilerle temas ve gerilme bir arada olduğunda yüzeyde ince çatlak ağları (crazing) oluşturmaya yatkındır. Malzeme üreticileri bu sorun için ayrı ürünler geliştiriyor: Eastman’ın hastane dezenfektanlarıyla uyumluluk çalışması kopolyester bir malzemenin bu kimyasallara karşı test sonuçlarını sunarken, Covestro da güçlü kimyasallara dayanacak şekilde geliştirilmiş PC ve PC+polyester sınıflarını yüzey dezenfektanlarıyla test etmiştir. Yani PC’yi medikal cihazda kullanmak mümkün, ama standart sınıfla değil.

Cihazınız hangi dezenfektanla, ne sıklıkla silinecek? Bu bilgiyi cihazın kullanım kılavuzundaki temizlik talimatından ya da hastanenin enfeksiyon kontrol biriminden alın ve tasarım aşamasında ön yüz üreticinizle paylaşın. Dezenfektan uyumluluğu, cihazın tabi olduğu tıbbi cihaz mevzuatı kapsamında doğrulanması gereken bir konudur; nihai onayı cihazınızın kalite ve mevzuat sorumlusu vermelidir.

Endüstriyel ortamlar. CNC tezgâhları, ambalaj makineleri ve proses kontrol panelleri; kesme sıvısı, yağ, gres ve solventle temas eder. PET bu ortamda yüzey bütünlüğünü korur. Zorlu sahalar için panel tasarımında dikkat edilecek diğer noktaları zorlu koşullar için HMI panel tasarımı rehberimizde ele aldık.

Beyaz eşya. Mutfak yağları, deterjanlar ve buhar, ön yüzü yıllarca zorlar. Sık basılan program tuşları ve temizlik maddesi teması bir araya geldiğinde PET mantıklı tercihtir.

Kabartma, ekran penceresi ve görünüm

Polikarbonatın en güçlü olduğu alan burasıdır. PC daha derin ve keskin kabartmaya izin verir; küçük logolar, Braille noktaları veya çok ince detaylı semboller PC üzerinde daha temiz çıkar. Ayrıca kesimde kenar yırtılması daha az görülür. Yukarıda andığımız film karşılaştırmasına göre PC yüzde 89’un üzerinde ışık geçirgenliği sunar; bu da LCD veya dokunmatik ekran önündeki şeffaf pencerelerde net bir görüntü sağlar.

PET ile de şeffaf pencere yapılabilir; parlak (dokusuz) PET bölgeler veya pencere alanında özel kaplamalar kullanılır. Ancak en yüksek netlik ve en derin kabartma isteniyorsa PC avantajlıdır.

Kabartma tipi seçimi de malzemeyle birlikte düşünülmelidir:

  • Yuvarlak (dome) kabartma: Tuşun ortasında yumuşak bir tepe oluşturur; PET ile sorunsuz uygulanır. Bkz. yuvarlak kabartmalı membran anahtar.
  • Düz (pillow) kabartma: Tuş alanını düz bir platform olarak yükseltir; PET’te yaygın ve dayanıklıdır.
  • Kontür kabartma: Tuşun dış hattını takip eden çerçeve şeklinde kabartma; kör kullanımda tuşu parmakla bulmayı kolaylaştırır. Detaylar için kontür kabartmalı membran anahtar sayfamıza bakabilirsiniz.

LED’li tuşlarda ise ışığın geçtiği pencere bölgelerinin rengi ve geçirgenliği önemlidir. Arka baskıyla oluşturulan gizli pencereler, LED yanmadığında görünmez, yandığında sembolü aydınlatır. Bu yapıyı SMD çip LED’li kabartmalı membran anahtar ürünlerimizde uyguluyoruz.

Dış ortam, güneş ve sıcaklık

Tarım makineleri, enerji tesisleri, şarj istasyonları ve açık sahada çalışan endüstriyel ekipmanlarda ön yüz güneş, yağmur, toz ve büyük sıcaklık farklarına maruz kalır. Türkiye’nin iç ve güney bölgelerinde yaz aylarında kabin içi ve açık panel yüzeyleri ciddi ısınabilir; bu yüzden UV ve ısı davranışı belirleyici olur.

Burada yaygın bir yanılgı var: “PET güneşe dayanıklıdır” genellemesi her sınıf için doğru değildir. Bazı standart dokulu PET sınıflarının üretici veri sayfaları, uzun süreli UV dayanımının sınırlı olduğunu ve dış ortam için önerilmediğini açıkça belirtir; dış ortam için ayrı UV dayanımlı sınıflar üretilir. Polikarbonat ise UV sert kaplaması olmadan güneşte sararır ve zamanla kırılganlaşır; dış ortam sınıfı PC mevcuttur ama kaplama maliyeti ekler.

Pratik öneri:

  1. Panelin güneşe doğrudan maruz kalıp kalmayacağını teklif talebinde açıkça yazın.
  2. Açık havada sık basılan tuşlar için UV dayanımlı PET sınıfı en dengeli çözümdür.
  3. Açık havada büyük bir şeffaf pencere gerekiyorsa UV kaplamalı PC veya pencere bölgesi için özel kaplamalı film değerlendirin.
  4. Baskı mürekkeplerinin de UV dayanımlı olması gerekir; film dayansa bile renkler solabilir.

Karanlıkta veya düşük ışıkta okunması gereken paneller için fosforlu veya floresan baskılı panel etiket seçenekleri, malzeme seçiminden bağımsız olarak değerlendirilebilir.

Maliyet: film fiyatı ile toplam maliyet arasındaki fark

Polikarbonat filmin metrekare fiyatı genellikle polyesterden düşüktür; aynı kaynağa göre PC, PET fiyatının kabaca yüzde 70 ile 85’i civarındadır. Ancak bir membran anahtarın toplam maliyetinde film, baskı, kesim, montaj, dome, LED ve devre katmanlarının yanında küçük bir kalemdir.

Asıl maliyet, sahadaki arızada ortaya çıkar. Bir hasat makinesinde ya da hastane cihazında ön yüz çatladığında servis ziyareti, yedek parça, cihazın duruş süresi ve marka itibarı devreye girer. Bu yüzden kararı yalnızca başlangıç fiyatına göre vermek yerine cihazın tüm ömrünü hesaba katmak gerekir. Satın alma ekipleri için hazırlanmış malzeme seçiminde yaşam döngüsü maliyeti ve kontrol listesi yaklaşımı, farklı bir ürün grubunu ele alsa da başlangıç maliyeti, dayanıklılık ve kullanım koşullarını birlikte tartmanın iyi bir çerçevesini sunar.

Kısaca: tuşu sık basılan, kimyasal veya dış ortamla karşılaşan cihazlarda PET’in fazladan film maliyeti, ilk saha arızasında fazlasıyla geri döner. Tuşsuz, iç mekânda kalan dekoratif panellerde ise PC’nin fiyat avantajını kullanmak mantıklıdır. Tuş içermeyen ön paneller için düz veya kabartmalı panel etiket çözümlerimize göz atabilirsiniz.

Sektörünüze göre hangi film?

Sektör / uygulama Önerilen ana film Neden
Medikal cihaz tuş takımı PET (veya kimyasala dayanıklı özel PC sınıfı) Sık dezenfeksiyon, yüksek basış sayısı
Medikal cihaz ekran penceresi Kaplamalı PC veya pencere bölgesi kaplamalı PET Netlik ve dezenfektan uyumu birlikte
Endüstriyel otomasyon, HMI PET Yağ, solvent, yoğun kullanım
Beyaz eşya kontrol paneli PET Deterjan, buhar, günlük kullanım
Tarım makinesi kabin paneli UV dayanımlı PET Güneş, toz, titreşim, sık kullanım
Tüketici elektroniği, dekoratif panel PC Görünüm, derin kabartma, maliyet

Bu tablo bir başlangıç noktasıdır. Aynı panelde iki ihtiyaç çakışabilir; örneğin bir medikal cihazda hem sık basılan tuşlar hem büyük bir ekran penceresi olabilir. Böyle durumlarda tek bir filmin tüm ihtiyaçları karşılayıp karşılamadığını, pencere bölgesinde ek kaplama gerekip gerekmediğini numune üzerinde test etmek en güvenilir yoldur.

Bizim bakışımız

1995’ten bu yana İstanbul’da membran anahtar ve kontrol paneli üretiyoruz. Medikal cihaz, endüstriyel otomasyon, beyaz eşya ve tarım makinesi üreticileriyle çalışırken gördüğümüz en yaygın hata, ön yüz malzemesinin projenin sonunda, çoğu zaman yalnızca fiyata bakılarak seçilmesi. Oysa grafik ön yüz, kullanıcının cihaza her gün dokunduğu tek yüzeydir; sahada ilk yıpranan da odur.

Bizim yaklaşımımız, malzemeyi çizim gelmeden önce konuşmak: cihaz nerede çalışacak, hangi kimyasalla temizlenecek, tuşlara günde kaç kez basılacak, güneş görecek mi? Bu dört sorunun cevabı çoğu zaman PET ile PC arasındaki kararı kendiliğinden verir. Kararsız kalınan durumlarda tartışmayı uzatmak yerine numune üretmeyi tercih ediyoruz; 24 ile 48 saatlik prototip süremiz, iki farklı yapıyı aynı hafta içinde elinizde karşılaştırmanıza imkân tanıyor.

Almanya, İsviçre ve İtalya gibi pazarlara ihracat yapan bir üretici olarak, ön yüzden beklenen dayanıklılığın tasarım aşamasında belirlendiğini biliyoruz. Malzemeyi doğru seçmek, sonradan yapılacak her düzeltmeden daha ucuzdur.

— G&D

Projeniz için numune isteyin

Ön yüz malzemesine karar veremediyseniz çiziminizi ve kullanım koşullarınızı bizimle paylaşın. Serigrafi baskı, kabartma, metal dome ve SMD LED entegrasyonunu İstanbul’daki kendi tesisimizde tek hatta yapıyoruz; 24 ile 48 saatte prototip, yılda 500.000 adede kadar seri üretim kapasitesi sunuyoruz. Membran anahtar ürünlerimizi inceleyin veya G&D Elektronik ana sayfasından teklif talebinizi iletin.

Sık sorulan sorular

Polyester ön yüz (polyester overlay) ile leksan aynı şey mi?

Hayır. “Leksan” piyasada genellikle polikarbonat film ve levhalar için kullanılan bir addır; polyester ise PET filmdir. İkisi de grafik ön yüz olarak kullanılır, ancak PET esnemeye ve kimyasallara daha dayanıklı, PC ise daha net ve derin kabartmaya daha uygundur.

Membran anahtarda hangisi daha uzun ömürlüdür?

Sık basılan tuşlarda polyester belirgin şekilde daha uzun ömürlüdür. Gerçek üretim koşullarında PET ön yüzler için 1 ile 5 milyon basış güvenilir bir tasarım hedefi kabul edilirken, PC tekrarlanan esnemede çok daha erken yorulur.

Polikarbonat ön yüz alkolle silinebilir mi?

Standart polikarbonat, alkol bazlı temizleyicilerle sık temas ettiğinde yüzeyde ince çatlaklar oluşturabilir. Cihazınız sık dezenfekte edilecekse PET veya kimyasal dayanımı artırılmış özel PC sınıfları tercih edilmeli, kullanılacak dezenfektan numune üzerinde test edilmelidir.

Dış ortamda çalışan bir panel için hangi film seçilmeli?

Sık kullanılan tuşlar varsa UV dayanımlı PET sınıfı en dengeli seçimdir. Standart PET ve kaplamasız PC uzun süreli güneşte bozulabilir; bu yüzden teklif talebinde panelin açık havada çalışacağını mutlaka belirtin.
