Metal dome seçimi için rehber: çalıştırma kuvveti, snap oranı, şekil, çap, çukur tipi ve kaplama. Medikal, endüstriyel ve beyaz eşya panelleri için ölçütler.
Doğru metal dome seçimi beş kararla yapılır: tuşun ne kadar kuvvetle basılacağı (çalıştırma kuvveti), kullanıcının hissedeceği klik netliği (snap oranı), tuş alanına uyan şekil ve çap, temas güvenilirliğini belirleyen çukur (dimple) tercihi ve cihazın çalışacağı ortama uygun malzeme ile kaplama. Bu beş karar birbirini etkiler; birini değiştirdiğinizde diğerleri de kayar. Aşağıda her birini, membran anahtar ve kontrol paneli tasarlayan bir mühendisin masasındaki sırayla anlatıyoruz.
Kısaca
- Kuvveti tuşun görevine göre seçin: acil durdurma gibi kritik tuşlar daha sert, gün boyu basılan tuşlar daha hafif olmalı.
- Şekil ve çap, tuş alanına ve devredeki temas izine göre belirlenir; dört bacaklı dome’lar dikdörtgen ve kare tuşlarda, yuvarlak dome’lar dar ve dairesel alanlarda öne çıkar.
- Merkez çukurlu dome, temas noktasını tek bir noktada toplayarak iletimi daha kararlı hale getirir; yan çukurlu tasarım ise klik hissini artırmak için kullanılır.
- Nemli, kimyasal temaslı veya düşük akımlı devrelerde kaplama tercihi (nikel, gümüş, altın) ömrü doğrudan etkiler.
- Karar kâğıt üzerinde değil numunede verilir: prototipi elde deneyip, test edip sonra seri üretime geçin.
İçindekiler
- Metal dome nedir, membran anahtarda nasıl çalışır?
- Seçime başlamadan netleştirilecek sorular
- Çalıştırma kuvveti ve dokunsal his
- Şekil seçimi: tuş alanına uyan geometri
- Çap, yükseklik ve strok
- Çukurlu ve çukursuz dome farkı
- Malzeme ve kaplama: çalışma ortamına göre
- Devre tarafı: dome nereye oturacak?
- Dayanım ve temas güvenilirliği nasıl doğrulanır?
- Sektöre göre tipik tercihler
- Sık yapılan seçim hataları
- Bizim bakışımız
- Metal dome’lu membran anahtar projeniz için
- Sık sorulan sorular
- Kaynaklar
Metal dome nedir, membran anahtarda nasıl çalışır?

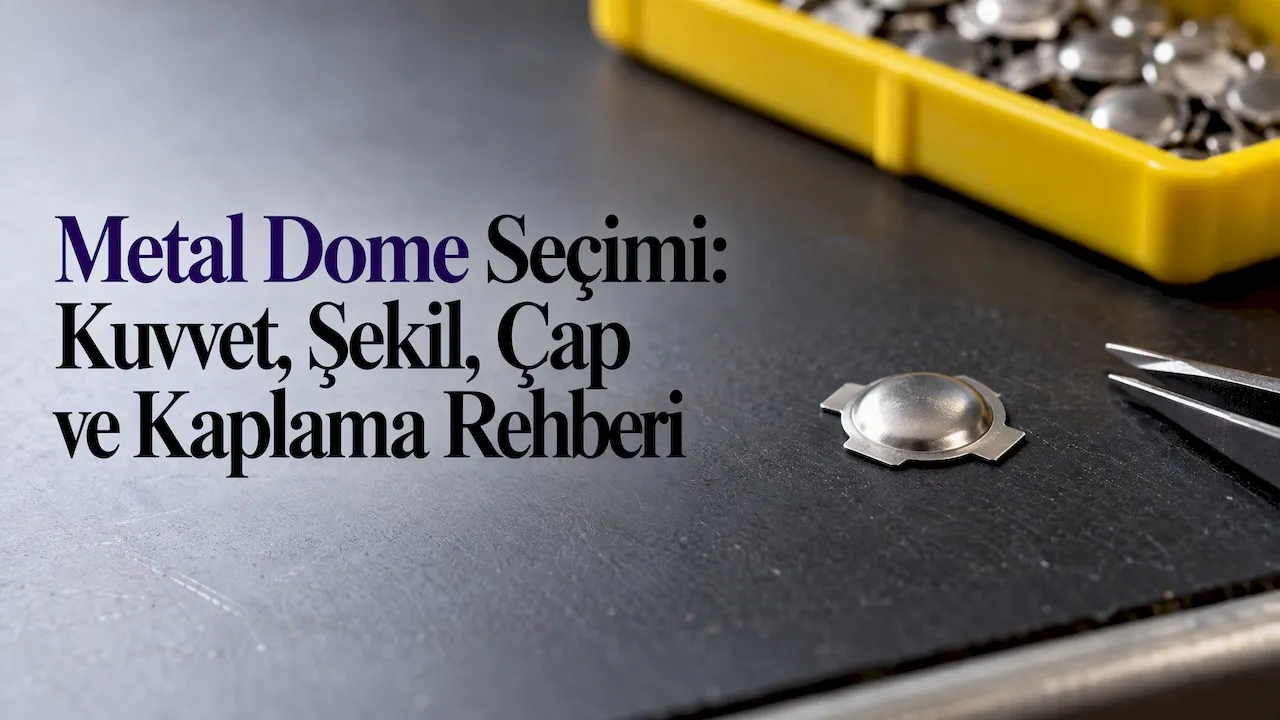

Metal dome, yaylı paslanmaz çelikten preslenerek şekillendirilmiş, ince ve kubbe biçimli bir disktir. Membran anahtarın içinde, grafik ön yüzün altında ve devre katmanının üstünde durur. Kullanıcı tuşa bastığında kubbe belli bir kuvvette aniden içe çöker, alt yüzü devredeki temas izlerine değer ve devreyi kapatır. Parmak çekildiğinde dome kendi yay gücüyle eski şekline döner ve devre açılır.
Bu ani çökme, kullanıcının parmağında hissettiği “klik” duygusunu yaratır. Dokunsal geri bildirimin değeri buradadır: operatör ekrana bakmadan tuşun algılandığını bilir. Eldivenle çalışılan bir fabrika hattında, titreşimli bir tarım makinesi kabininde veya dikkatin hastada olduğu bir medikal cihazda bu his, hatalı ya da tekrarlanan basışları azaltır.
Dome’lar genellikle bir taşıyıcı film (yapışkanlı polyester tabaka) ile devrenin üzerine sabitlenir. Bu film dome’u yerinde tutar, nem ve toza karşı ek bir bariyer oluşturur ve montajı hızlandırır. Membran anahtarın genel yapısını ve katmanlarını merak ediyorsanız membran anahtar nedir yazımızda temelleri bulabilirsiniz.
Seçime başlamadan netleştirilecek sorular
Dome kataloğunu açmadan önce şu soruların cevabını yazılı hale getirin. Tedarikçiyle konuşurken de bu liste işinizi hızlandırır.
- Tuşu kim, nasıl basacak? Çıplak parmak, iş eldiveni, kalın kışlık eldiven veya kalem ucu.
- Günde kaç kez basılacak? Sayısal tuş takımı ile yılda birkaç kez kullanılan bir servis tuşu aynı dome’u istemez.
- Tuşun görevi ne? Yanlışlıkla basılması tehlikeli olan tuşlar (durdurma, başlatma, doz onayı) ile hızlı veri girişi yapılan tuşlar ayrı ele alınır.
- Ortam nasıl? Nem, yıkama, dezenfektan, yağ, toz, sıcaklık aralığı ve titreşim.
- Devre ne taşıyor? Mikrodenetleyici girişine giden düşük akımlı bir sinyal mi, yoksa daha yüksek akım mı?
- Tuş alanı ve panel kalınlığı ne kadar? Ön yüz grafiğinin boyutu, kabartma olup olmayacağı ve toplam yükseklik sınırı.
- LED gerekiyor mu? Tuşun içinden veya yanından aydınlatma, dome yerleşimini ve şeklini etkiler.
Çalıştırma kuvveti ve dokunsal his
Çalıştırma kuvveti, dome’un çökmesi için gereken en yüksek kuvvettir ve genellikle gram-kuvvet (gf) veya Newton ile ifade edilir. Seçimde ana kural basittir: kuvvet, tuşun görevine ve kullanım sıklığına göre belirlenir.
- Kritik tuşlar: Acil durdurma, makine başlatma, ilaç dozu onayı gibi tuşlarda yüksek kuvvet tercih edilir. Böylece kazara dokunuş veya tuşa yaslanma bir komuta dönüşmez.
- Sık kullanılan tuşlar: Sayı girişi, menü gezintisi, artı eksi ayarı gibi gün içinde yüzlerce kez basılan tuşlarda daha hafif bir dome, operatörün parmağını ve elini yormaz.
- Eldivenli kullanım: Kalın eldiven parmağın hassasiyetini azaltır. Bu durumda orta veya yüksek kuvvetli, net klik veren bir dome, kullanıcının basışı hissetmesini kolaylaştırır.
Tek panelde farklı kuvvetlerde dome kullanmak mümkündür ve çoğu zaman doğru olandır. Örneğin bir endüstriyel kontrol panelinde sayı tuşları hafif, “Start” tuşu daha sert seçilebilir. Bu ayrım, kullanıcıya hangi tuşun daha önemli olduğunu parmak ucundan da anlatır.
Snap oranı: klik netliğini belirleyen değer
Kuvvet tek başına hissi tanımlamaz. İki dome aynı kuvvette çökebilir ama biri keskin, diğeri yumuşak bir klik verebilir. Farkı snap oranı (tactile ratio) belirler. Kuvvet yolu eğrisinde dome’un çökmeden hemen önceki en yüksek kuvveti (F1) ile çöktükten sonraki en düşük kuvveti (F2) arasındaki farkın F1’e oranıdır: (F1 − F2) / F1.
Bir hesap örneği: F1 değeri 300 gf, F2 değeri 150 gf olan bir dome’un snap oranı (300 − 150) / 300 = %50 olur. Oran yükseldikçe kuvvet eğrisi daha dik düşer ve klik daha belirgin hissedilir. Oran düştükçe his yumuşar ve sessizleşir.
Hangisinin doğru olduğu yine uygulamaya bağlıdır. Operatörün basışı kesin olarak hissetmesi gereken endüstriyel ve medikal panellerde belirgin bir klik genellikle istenir. Sessiz ortamlarda veya tüketici ürünlerinde daha yumuşak bir his tercih edilebilir. Çok yüksek bir oranın da sınırı vardır: dome’un ömrü ve tutarlılığı tasarıma bağlı olduğu için bu değeri tek başına en üst seviyeye çekmek yerine dengeli tutmak gerekir.
Şekil seçimi: tuş alanına uyan geometri
Metal dome’lar birkaç temel geometride üretilir. Şekil, hem tuş alanına nasıl yerleşeceğini hem de hissi ve temas davranışını etkiler.
| Şekil | Öne çıktığı durum | Dikkat edilecek nokta |
|---|---|---|
| Dört bacaklı | Kare ve dikdörtgen tuşlar, belirgin klik istenen paneller | Bacakların devredeki dış temas halkasına oturması gerekir |
| Üçgen (üç bacaklı) | Dar alanlar, sık dizilmiş tuşlar | His ve kuvvet seçenekleri dört bacaklıya göre daha sınırlı olabilir |
| Yuvarlak | Dairesel tuşlar, homojen his, kabartmalı ön yüzler | Kenar bacakları olmadığı için taşıyıcı filmle sabitleme önemlidir |
| Oval (eliptik) | İnce uzun tuşlar, dar şerit şeklindeki paneller | Uzun eksen yönü, tuş grafiğiyle hizalanmalıdır |
Dört bacaklı dome’lar, dome’un kendi gövdesinden daha geniş bir alanda iyi bir merkezleme sağlar ve kare tuşlarda alanı iyi kullanır. Yuvarlak dome’lar, tuşun her noktasına basıldığında daha benzer bir his verir; bu da özellikle yuvarlak kabartmalı membran anahtar gibi tasarımlarda tercih nedeni olur. Oval dome’lar ise yatay şerit halinde tuşların olduğu beyaz eşya panellerinde alan kısıtı varken çözüm sunar.
Çap, yükseklik ve strok
Çap, tuş alanının içine rahatça sığmalı ve dome’un çevresinde ön yüz grafiği ile hizalanması için pay bırakılmalıdır. Genel bir kural olarak dome çapı tuşun görünen alanından küçük olmalı, kullanıcı tuşun neresine basarsa bassın dome’un merkezine yakın bir noktaya kuvvet aktarılmalıdır. Tuş grafiği büyük, dome küçük seçilirse kenardan yapılan basışlar zor algılanır.
Yükseklik ve strok (tuşun basıldığında katettiği yol) hissi doğrudan etkiler. Daha yüksek bir dome genellikle daha uzun strok ve daha belirgin bir klik verir. Ancak panelin toplam kalınlığı, ön yüzdeki kabartma yüksekliği ve cihaz gövdesindeki boşluk bu yüksekliği sınırlar.
Burada kabartmalı ön yüz ile dome’un birlikte düşünülmesi gerekir. Kabartma, parmağın tuşu bulmasını kolaylaştırır ve dome’a gelen kuvveti merkeze toplar. Metal dome’lu kabartmalı membran anahtar tasarımlarında kabartma yüksekliği ile dome yüksekliği uyumlu seçilmezse kabartma, dome’u önceden hafifçe ezebilir ya da klik hissini sönümleyebilir. Düz ön yüzlü tasarımlarda ise metal dome’lu düz membran anahtar çözümünde hissin tamamı dome’dan gelir; bu yüzden snap oranı seçimi daha belirleyici olur.
Çukurlu ve çukursuz dome farkı
Dome’un tepesinde, alt yüze doğru bastırılmış küçük bir çıkıntıya çukur (dimple) denir. Üç temel seçenek vardır:
- Çukursuz dome: Çöktüğünde alt yüzün daha geniş bir bölümü temas izine yaklaşır. Basit ve yaygın bir tasarımdır.
- Merkez çukurlu dome: Çukur, temas noktasını dome’un merkezinde tek bir noktada toplar. Temas her basışta aynı yerde gerçekleştiği için iletim daha kararlı olur. Düşük akımlı sinyal devrelerinde ve uzun ömür beklenen panellerde güçlü bir tercihtir.
- Yan çukurlu dome: Çukurlar dome’un yan bölgelerindedir ve öncelikli amacı klik hissini artırmaktır. Daha belirgin bir dokunsal geri bildirim istendiğinde değerlendirilir.
Seçimde pratik bir yol şudur: temas güvenilirliği birinci öncelikse merkez çukurlu, hissin keskinliği birinci öncelikse yan çukurlu veya daha yüksek profilli bir dome ile başlayın. Ardından numunede iki varyantı karşılaştırın.
Malzeme ve kaplama: çalışma ortamına göre
Metal dome’ların gövdesi, yaylanma özelliği yüksek paslanmaz çelikten üretilir. Yay çeliğinin şekline geri dönme yeteneği, dome’un çok sayıda basıştan sonra da aynı hissi vermesini sağlar. Farkı yaratan çoğu zaman yüzey kaplamasıdır.
| Çalışma koşulu | Değerlendirilecek kaplama | Neden |
|---|---|---|
| Kuru iç ortam, standart sinyal | Kaplamasız veya nikel kaplama | Genel kullanım için dengeli çözüm |
| Nemli ortam, sık yıkama, beyaz eşya | Nikel veya altın kaplama | Yüzey oksitlenmesine karşı ek koruma |
| Düşük akımlı mikrodenetleyici girişleri | Altın kaplama | Düşük ve kararlı temas direnci |
| Medikal cihaz, dezenfektanla temizlik | Altın kaplama, iyi sızdırmaz yapı | Temas kararlılığı ve uzun ömür |
| Tarım makinesi, toz ve titreşim | Kaplama ile birlikte sızdırmaz panel tasarımı | Dome’a ulaşan kirin önlenmesi |
Altın kaplama ilk maliyeti artırır ama düşük akımlı devrelerde ve zor ortamlarda arıza riskini azalttığı için toplam maliyette çoğu zaman kazandırır. Gümüş kaplama da iletkenlik için kullanılır; ancak kükürtlü veya nemli ortamlarda kararma eğilimi gösterebildiği için ortam koşulları netleşmeden seçilmemelidir.
Kaplama tek başına koruma sağlamaz. Dome’u ortamdan ayıran asıl bariyer, membran anahtarın katman yapısı, ön yüz malzemesi ve kenar sızdırmazlığıdır. Bu yüzden ortam koşullarını dome tedarikçisine değil, membran anahtarın bütününü tasarlayan üreticiye anlatmak gerekir.
Devre tarafı: dome nereye oturacak?
Dome, ya baskılı devre kartı (PCB) üzerine ya da esnek membran devre üzerine yerleştirilir. Her iki durumda da devrede bir orta temas noktası ve onu çevreleyen dış temas halkası veya pedleri bulunur. Dome’un kenarları dış temasa oturur, çöktüğünde merkez noktası orta temasa değer.
PCB üzerinde dome kullanılan tuş tasarımlarında, dome konumu için 10 mil tasarım payı ve üretimde AOI ile fonksiyonel test önerilir. Bu pay, dome’un hafif kayması veya montaj toleransı durumunda bile kenarların dış temastan çıkmamasını sağlar.
Esnek devre kullanılan tasarımlarda ise devre katmanı panelle birlikte bükülebilir ve daha ince bir toplam yapı elde edilir. Projeniz bu yöndeyse kapaksız esnek membran devre seçeneği dome’lu tasarımlarla birlikte değerlendirilebilir. Devre hangi tip olursa olsun, dome çapı ile temas izi ölçüsü aynı çizimde, birlikte tanımlanmalıdır.
Dayanım ve temas güvenilirliği nasıl doğrulanır?
Bir dome’un kâğıt üzerindeki değerleri, panelin içinde nasıl davranacağını tam olarak göstermez. Ön yüz malzemesi, kabartma, yapışkan katman ve devre tipi hissi ve ömrü değiştirir. Bu yüzden doğrulama, bitmiş membran anahtar üzerinde yapılmalıdır. Tipik doğrulama adımları şunlardır:
- Kuvvet yolu ölçümü: Bitmiş tuş üzerinde F1, F2 ve strok ölçülür, snap oranı hesaplanır. Panelin farklı tuşları arasında tutarlılık kontrol edilir.
- Çevrim (ömür) testi: Tuş, sabit bir düzenekle, dome’un merkezine dik olarak ve düz, sert bir zemin üzerinde tekrar tekrar basılır. Belirli aralıklarla kuvvet ve his değişimi kaydedilir.
- Temas direnci ve sıçrama (bounce) kontrolü: Kapanma sırasında sinyalin ne kadar kararlı olduğu ölçülür. Yazılımdaki debounce süresi bu ölçüme göre ayarlanır.
- Ortam testleri: Uygulamaya göre nem, sıcaklık döngüsü ve kimyasal temizlik maddelerine maruz bırakma sonrası his ve temas yeniden ölçülür.
- Kullanıcı denemesi: Gerçek operatörler, gerçek eldivenlerle numuneyi dener. Ölçümlerin kaçırdığı ergonomi sorunları burada çıkar.
Sektöre göre tipik tercihler
Medikal cihazlar: Belirgin klik, merkez çukurlu ve altın kaplamalı dome ile iyi sızdırmaz bir ön yüz sık görülen birleşimdir. Doz onayı gibi kritik tuşlarda daha yüksek kuvvet, hatalı girişi önlemeye yardımcı olur.
Endüstriyel otomasyon: Eldivenli kullanım ve yağlı, tozlu ortamlar nedeniyle orta ve yüksek kuvvetli, net hisli dome’lar tercih edilir. Start ve stop gibi tuşları kuvvetle ayırmak, operatöre fiziksel bir uyarı katmanı sağlar.
Beyaz eşya: Nem, buhar ve sık temizlik öne çıkar. Dar ve yatay tuş dizilimlerinde oval veya küçük çaplı dome’lar, LED göstergelerle birlikte kullanılır. Aydınlatma gerekiyorsa SMD çip LED’li kabartmalı membran anahtar gibi çözümlerde LED ve dome yerleşimi aynı tasarımda planlanır.
Tarım makineleri: Titreşim, toz, geniş sıcaklık aralığı ve kalın eldiven bir arada gelir. Yüksek kuvvetli, yüksek profilli dome’lar kazara basışları azaltır ve basışın sarsıntı altında da hissedilmesini sağlar.
Sık yapılan seçim hataları
- Kuvveti tek değerle bütün panele uygulamak. Kritik ve sık kullanılan tuşları ayırmamak hem güvenliği hem ergonomiyi zayıflatır.
- Dome’u ön yüzden bağımsız seçmek. Kalın bir grafik film veya yüksek kabartma, hissi beklenenden çok daha yumuşak hale getirebilir.
- Tuş grafiğini dome’dan büyük çizmek. Kenar basışları algılanmaz, kullanıcı tuşun bozuk olduğunu düşünür.
- Kaplamayı ortam bilinmeden seçmek. Kuru bir laboratuvarda sorunsuz çalışan panel, nemli bir mutfakta veya tarlada farklı davranır.
- Numune aşamasını atlamak. Seri üretimde fark edilen bir his sorunu, kalıp ve malzeme yatırımını boşa çıkarabilir.
Bizim bakışımız
1995’ten bu yana İstanbul’da membran anahtar ve kontrol paneli üretiyoruz. Bu süre bize şunu öğretti: metal dome seçimi bir katalog kararı değil, bir arayüz kararıdır. Aynı dome, farklı bir ön yüz, kabartma veya devreyle bambaşka hissedebilir.
Bu yüzden dome’u, grafik ön yüzü, kabartmayı, LED’leri ve devreyi tek bir tasarım olarak ele alıyoruz. Müşterimizin çizimini aldığımızda önce tuşların görevini, kullanıcının elini ve cihazın ortamını konuşuruz; dome tipini, kuvveti ve kaplamayı bu bilgilere göre öneririz.
Kararın numunede verilmesi gerektiğine inanıyoruz. 24-48 saatlik prototip süremiz, mühendislerin iki veya üç farklı dome varyantını hızla elde deneyebilmesi için var. Onaylanan tasarımı da yıllık 500.000 adede kadar kapasiteyle, kendi tesisimizdeki komple üretim hattında seri üretime taşıyoruz.
G&D
Metal dome’lu membran anahtar projeniz için
Metal dome’lu düz ve kabartmalı membran anahtarları, SMD çip LED’li tasarımları ve esnek membran devreleri müşterilerimizin çizimine göre üretiyoruz. Medikal cihazlardan endüstriyel otomasyona, beyaz eşyadan tarım makinelerine kadar farklı sektörlere hizmet veriyor; Almanya, İsviçre ve İtalya başta olmak üzere birçok ülkeye ihracat yapıyoruz.
Çiziminizi veya tuş listenizi paylaşın, uygulamanıza uygun dome seçeneklerini ve numune planını birlikte belirleyelim. Tüm seçenekleri membran anahtar ürünleri sayfamızda inceleyebilir, teklif için G&D Elektronik üzerinden bize ulaşabilirsiniz.
Sık sorulan sorular
Metal dome mu, polyester dome (kabartmalı film) mi daha iyi?
İkisi farklı ihtiyaçlara hizmet eder. Metal dome daha belirgin bir klik ve uzun süre korunan bir his verir; bu yüzden eldivenli kullanım, kritik tuşlar ve sık basılan paneller için güçlü bir seçimdir. Polyester dome daha yumuşak bir his sunar ve hissin önemli olmadığı basit arayüzlerde kullanılabilir.
Aynı panelde farklı kuvvetlerde dome kullanılabilir mi?
Evet, ve çoğu zaman önerilir. Kritik tuşlarda daha yüksek, sık kullanılan tuşlarda daha düşük kuvvet seçmek hem güvenliği hem ergonomiyi iyileştirir. Bunun için çizimde her tuşun dome tipi ayrı belirtilmelidir.
Altın kaplama her zaman gerekli mi?
Hayır. Kuru iç ortamda, standart sinyal devrelerinde kaplamasız veya nikel kaplamalı dome’lar yeterli olabilir. Düşük akımlı devrelerde, nemli ortamlarda ve medikal cihazlarda ise altın kaplama temas kararlılığı için değerlendirilmelidir.
Dome seçimini teklif aşamasında mı yapmalıyım?
Teklif aşamasında tuşların görevini, kullanım ortamını ve istenen hissi paylaşmanız yeterlidir. Dome tipi, kuvveti ve kaplaması bu bilgilere göre önerilir ve kesin karar numune üzerinde denenerek verilir.
