Endüstriyel Kontrol Paneli: Bileşenler, Seçim ve Ön Yüz Tasarımı

G&D Elektronik12 dk okuma

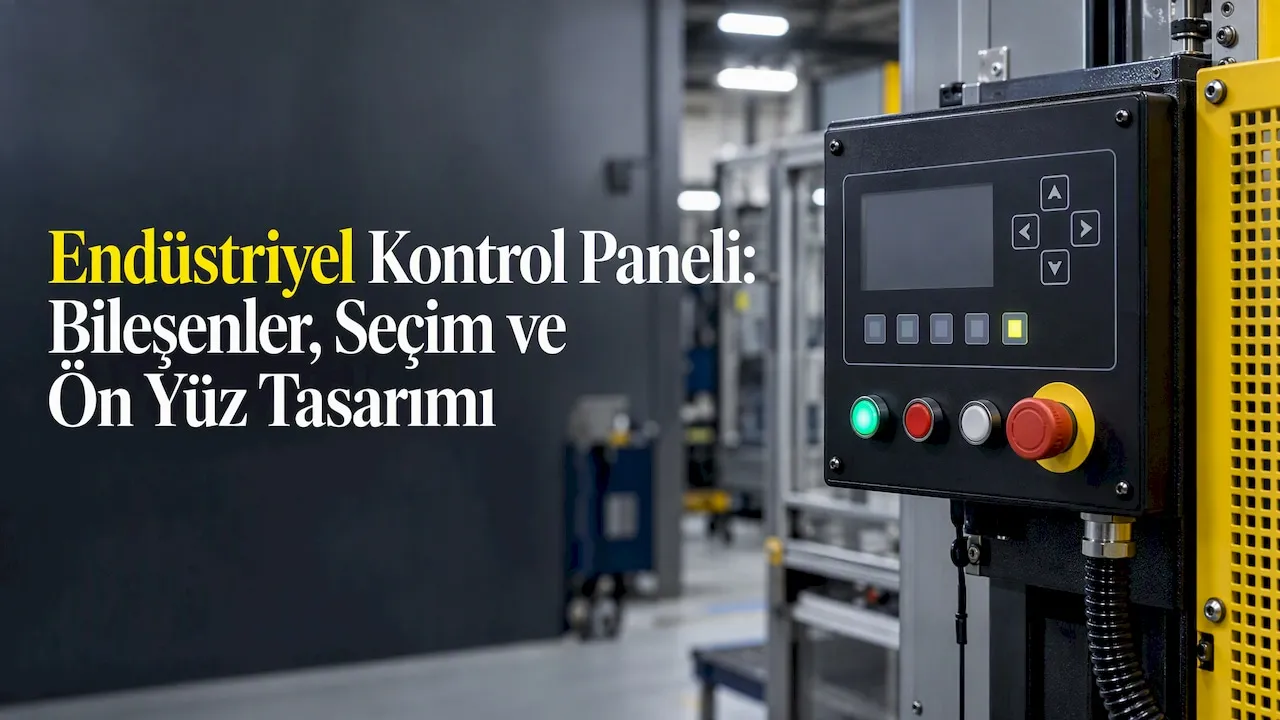

Makineye takılmış endüstriyel kontrol paneli

Endüstriyel kontrol paneli nedir, içinde ne olur, nasıl seçilir? IEC 60204-1, HMI farkı, tarım makinesi panelleri ve dayanıklı ön yüz tasarımı tek rehberde.

Endüstriyel kontrol paneli, bir makinenin ya da üretim hattının elektrikli ekipmanını tek noktadan yöneten birimdir. Kabinin içinde koruma, anahtarlama ve kontrol elemanları bulunur, ön yüzünde ise operatörün bastığı, okuduğu ve güvendiği arayüz yer alır. Bu rehberde panelin nasıl çalıştığını, pano, operatör paneli ve HMI arasındaki farkı, tasarımda uyulması gereken güvenlik kurallarını ve tarım makineleri gibi zorlu sahalarda neyin değiştiğini anlatıyoruz. Son bölümde, 1995’ten bu yana İstanbul’da membran anahtar ve ön yüz ürettiğimiz için en iyi bildiğimiz konuya, operatörün dokunduğu yüzeye odaklanıyoruz.

Kısaca

  • Endüstriyel kontrol paneli, makinenin elektrikli ekipmanlarının merkezi kontrol noktasıdır: içeride PLC, röle, kontaktör ve koruma elemanları, önde operatör arayüzü bulunur.
  • Pano, operatör paneli ve HMI aynı şey değildir. Kontrolü çoğunlukla PLC yapar, HMI ve operatör paneli veriyi gösterir ve komutu iletir.
  • Tasarımda IEC 60204-1 esas alınır: topraklama, izolasyon, aşırı akım koruması, erişilebilir acil durdurma ve etiketleme bu standardın konularıdır.
  • Tarım makinelerinde panel; titreşim, toz, çamur, yıkama suyu, güneş ışığı ve eldivenle kullanım gibi fabrika içinde nadiren görülen koşullara dayanmak zorundadır.
  • Operatör arayüzünün ömrü, çoğu zaman panelin ömrünü belirler. Membran anahtarlı, kapalı yüzeyli bir ön yüz bu yüzden en sık tercih edilen çözümlerden biridir.

İçindekiler

Endüstriyel kontrol paneli nedir ve ne işe yarar?

En basit tanımla kontrol paneli, bir makinenin beyni ile operatörü arasındaki köprüdür. Çalışma ve Sosyal Güvenlik Bakanlığı’nın makine risk değerlendirmesi eğitim setinde, kontrol panelleri makinenin elektrikli ekipmanlarının merkezi kontrol noktası olarak tarif edilir.

Çalışma mantığı her sektörde benzerdir. Sensörler sıcaklık, basınç, konum ya da hız bilgisini toplar. Bu bilgi PLC’ye veya endüstriyel bilgisayara gider. PLC programına göre karar verir ve motorlara, valflere, pompalara, konveyörlere komut gönderir. Operatör ise ön yüzdeki tuşlar, göstergeler ve ekran üzerinden sistemi başlatır, durdurur, ayar yapar ve alarmları takip eder.

Sensör, PLC, makine ve operatör kontrol akışı

Kullanım alanı çok geniştir: bir ambalaj makinesinin yanındaki küçük kumanda kutusu da, bir arıtma tesisindeki motor kontrol panosu da bu ailenin üyesidir. Kamu tarafında da ölçek büyüktür. Örneğin Sakarya Su ve Kanalizasyon İdaresi’nin 2026 ihalesinde 190 adet soft starterli ve 48 adet frekans konvertörlü motor kontrol panosu temini yer aldı. Bu tür bir projede her panonun önünde, sahadaki teknisyenin her gün kullandığı bir arayüz vardır.

Pano, operatör paneli ve HMI: farkları neler?

Sektörde bu üç terim sık sık birbirinin yerine kullanılır, ama satın alma ve tasarım aşamasında ayrımı netleştirmek işinizi kolaylaştırır.

  • Elektrik kontrol panosu: Güç dağıtımını, korumayı ve kontrol elemanlarını barındıran kabindir. İçinde sigortalar, kesiciler, kontaktörler, röleler, sürücüler ve PLC bulunur.
  • Operatör paneli: İnsanın makineyle etkileşim kurduğu yüzeydir. Millî Eğitim Bakanlığı’nın mesleki eğitim modülünde operatör panelleri push-button, micro, mobil, panel ve multi panel olarak gruplandırılır. Yani basit bir tuş takımı da, dokunmatik ekranlı gelişmiş bir terminal de operatör panelidir.
  • HMI (insan makine arayüzü): PLC verilerini görselleştiren ve operatör komutlarını otomasyon sistemine aktaran arayüzdür. Kontrol işini çoğunlukla PLC yapar, HMI ise gösterir ve iletir.
Özellik Kontrol panosu Operatör paneli / HMI
Ana görevi Güç dağıtımı, koruma, kontrol mantığı Operatöre bilgi vermek, komut almak
Tipik bileşenler Kesici, sigorta, kontaktör, röle, sürücü, PLC Tuşlar, LED göstergeler, ekran, membran anahtar
Kim kullanır? Bakım ve elektrik ekibi Operatör, her vardiyada
En büyük yıpranma nedeni Isı, toz, nem Sürekli basma, temizlik kimyasalı, darbe, UV
Yer Kabinin içi Kabinin ya da makinenin ön yüzü

Tablodaki son iki satır, ön yüzün neden ayrı bir mühendislik konusu olduğunu özetliyor. Kabinin içi kapalı ve korunaklıdır. Ön yüz ise her gün binlerce kez basılır, silinir, yağlı ellerle tutulur ve güneş görür.

Bir kontrol panelinde hangi bileşenler bulunur?

Panelin içeriği uygulamaya göre değişse de çoğu projede aynı ana gruplar karşınıza çıkar:

  1. Koruma elemanları: Devre kesiciler, sigortalar ve kaçak akım koruması. Aşırı akımda devreyi açarak hem ekipmanı hem insanı korurlar.
  2. Anahtarlama elemanları: Kontaktörler ve röleler, motor ve yük devrelerini açıp kapatır. Güvenlik röleleri acil durdurma ve kapı kilidi gibi kritik fonksiyonları izler.
  3. Kontrol birimi: PLC ya da endüstriyel bilgisayar, sensörden gelen veriye göre programı yürütür.
  4. Sürücüler: Frekans konvertörleri ve yumuşak yol vericiler motor hızını ve kalkış akımını yönetir.
  5. Kablolama ve konektörler: Klemensler, kablo kanalları ve bağlantı elemanları. Membran tuş takımı kullanıyorsanız, kuyruk ile kart arasındaki bağlantı da bu grupta değerlendirilir. Bu konuda membran anahtarda konnektör seçimi yazımızda ZIF, crimp ve hotbar seçeneklerini karşılaştırdık.
  6. Operatör arayüzü: Tuş takımı, LED göstergeler, ekran ve bunları taşıyan grafik ön yüz.
  7. İletişim modülleri: Panelin SCADA, MES veya bulut sistemleriyle konuşmasını sağlayan arayüzler.

Ekranlı panellerde ekranın önündeki şeffaf pencere ayrıca düşünülmelidir. Darbe, çizilme ve kimyasal temizlik bu yüzeyi de zorlar. Membran ön yüzdeki şeffaf pencere çoğu uygulamada yeterli olurken, ağır darbe riski olan sahalarda endüstriyel ekran koruma camı seçeneklerini de değerlendirmek gerekir.

Tasarımda güvenlik ve standartlar: IEC 60204-1

Makinelerin elektrik donanımında temel referans IEC 60204-1 standardıdır. ÇSGB’nin eğitim modülünde bu standart kapsamında topraklama, izolasyon, aşırı akım koruması ve erişilebilir acil durdurma gibi konular, ekipman ve kablo etiketleme ile panele erişim ve bakım koşullarıyla birlikte ele alınır.

Bu maddelerin çoğu kabinin içini ilgilendirir, ama birkaçı doğrudan ön yüzü ilgilendirir:

  • Acil durdurma erişimi: Acil durdurma butonu operatörün ulaşabileceği yerde ve kolay tanınır olmalıdır. Ön yüz grafiği, bu butonun çevresini karmaşık hale getirmemeli, tuş yerleşimi butona uzanırken yanlış tuşa basma riskini azaltmalıdır.
  • Etiketleme: Ekipmanın ve fonksiyonların açıkça işaretlenmesi standardın konusudur. Ön yüzde bu, okunaklı semboller, silinmeyen baskı ve yıllar sonra da solmayan renkler demektir. Kalıcı işaretleme için düz veya kabartmalı panel etiket, karanlık ortamda görünmesi gereken uyarılar için fosforlu veya floresan baskılı panel etiket kullanılabilir.
  • Mekanik koruma: Kabinin toza ve suya karşı koruma sınıfı (IP) ile darbeye karşı dayanımı (IK) birlikte düşünülmelidir. Satın alma öncesinde kontrol edilecek noktalar için muhafazalarda IK darbe dayanım değeri konusuna göz atabilirsiniz. Ön yüzdeki tuş takımı, kabinin koruma sınıfını bozmamalıdır: tuş delikleri açık mekanik butonlar burada en zayıf halka olabilir.

Makinenizin CE uygunluğu ve risk değerlendirmesi söz konusu olduğunda, son kararı makine emniyeti konusunda yetkin bir elektrik mühendisi veya onaylanmış kuruluşla birlikte verin. Ön yüz üreticisi olarak biz, tasarımcının belirlediği güvenlik gereksinimlerini arayüze doğru yansıtmaktan sorumluyuz.

Bir makine için kontrol paneli seçerken nelere bakılmalı?

MEB modülü, panel seçiminde sistemin ihtiyaçlarının, PLC uyumluluğunun ve haberleşme protokollerinin değerlendirilmesini önerir. Sahadaki deneyimimizle bu listeyi şöyle genişletiyoruz:

  1. Fonksiyon listesi: Operatör hangi işlemleri yapacak? Kaç tuş, kaç gösterge, ekran gerekiyor mu? Bu liste ön yüz tasarımının başlangıç noktasıdır.
  2. Kontrol mimarisi: PLC markası, giriş çıkış sayısı, haberleşme protokolü. Basit tuş takımı doğrudan PLC girişlerine bağlanabilir, ekranlı HMI ise protokol uyumu ister.
  3. Ortam koşulları: Sıcaklık aralığı, nem, toz, yağ, kimyasal temizlik, doğrudan güneş ışığı, titreşim. Tüm malzeme seçimi bu maddeye göre yapılır.
  4. Kullanıcı profili: Eldivenle mi basılacak? Karanlıkta mı kullanılacak? Operatör tuşa bastığını hissetmeli mi? Metal dome dokunsal geri bildirim verir, LED aydınlatma karanlıkta okunurluğu artırır.
  5. Temizlik ve hijyen: Medikal cihazlarda ve gıda hattında yüzey sık sık dezenfekte edilir. Kapalı, birleşim yeri olmayan bir ön yüz bu yüzden önemlidir.
  6. Ömür ve servis: Tuşun kaç basışa dayanması gerekiyor? Arızada yalnızca ön yüz mü değişecek, yoksa tüm panel mi?
  7. Adet ve takvim: Prototip ne kadar sürede gelmeli, seri üretimde yıllık kaç adet gerekiyor? Tedarikçinin kapasitesi projenizin büyüme planıyla uyumlu olmalı.

Bu yedi maddeyi teklif talebinizle birlikte üreticiye gönderirseniz, numune aşamasındaki revizyon sayısı belirgin şekilde azalır.

Tarım makinesi kontrol paneli: fabrikadan farkı ne?

Fabrika içindeki bir panel genellikle çatı altında, görece sabit sıcaklıkta ve temiz bir ortamda çalışır. Traktör kabininde, biçerdöverde, ilaçlama makinesinde ya da sulama sisteminde ise koşullar bambaşkadır. Tarım makinesi kontrol paneli tasarlarken şu farkları hesaba katmanızı öneriyoruz:

  • Sürekli titreşim: Tarla yüzeyi, motor ve ekipman hareketi panele sürekli titreşim yükler. Mekanik butonlarda gevşeme ve kontak sorunu görülebilir. İnce, katmanlı yapısı ve hareketli parça azlığıyla membran anahtar bu koşulda avantajlıdır.
  • Toz, toprak ve çamur: Hasat tozu ve toprak, tuş aralarına girdiğinde mekanik anahtarları kilitleyebilir. Kapalı yüzeyli ön yüz, tozun içeri girmesine izin vermez.
  • Su ve yıkama: Yağmur, çiy ve basınçlı yıkama. Ön yüz kenarlarının ve kuyruk çıkışının iyi sızdırmazlık sağlaması gerekir.
  • Güneş ve UV: Yaz aylarında kabin içi çok ısınır, doğrudan güneş ışığı baskıları soldurur. UV’ye dayanıklı mürekkep ve uygun polyester ön yüz malzemesi burada fark yaratır.
  • Kimyasallar: Gübre, ilaç ve yakıtla temas, yüzeyin kimyasal dayanımını önemli kılar.
  • Eldivenle ve araç hareket halindeyken kullanım: Operatör çoğu zaman eldivenlidir ve makine sarsılırken tuşa basar. Kabartmalı tuşlar ve metal dome’un net tık hissi, yanlış basışı azaltır. Gece çalışmasında LED aydınlatmalı tuşlar ve fosforlu semboller okunurluğu korur.

Bu konuyu daha ayrıntılı olarak tarım ve inşaat makineleri için dayanıklı HMI panel seçimi rehberimizde ele aldık. Sıcaklık, nem ve darbe gibi koşulların genel resmi için de zorlu koşullar için HMI panel tasarımı yazımıza bakabilirsiniz.

Ön yüz neden panelin en kritik parçası?

Kabinin içindeki PLC yıllarca sorunsuz çalışabilir, ama operatörün her gün bastığı tuş yıpranırsa makine yine durur. Sahada gördüğümüz arızaların önemli bir bölümü, tam da insanın dokunduğu bu yüzeyde başlar: silinen semboller, çatlayan tuşlar, tuş deliklerinden içeri giren sıvı.

Geleneksel mekanik tuş takımlarının bu açıdan neden risk taşıdığını geleneksel tuş takımlarının riskleri yazımızda anlattık. Membran anahtarda ise devre, ara katman ve grafik ön yüz tek bir kapalı paket oluşturur. Bunun pratik karşılıkları şunlardır:

  • Yüzeyde delik yoktur, sıvı ve toz içeri giremez.
  • Grafik, ön yüz malzemesinin arka yüzüne basılabildiği için operatörün parmağı baskıya doğrudan temas etmez.
  • İnce yapısı sayesinde panel derinliği azalır, montaj kolaylaşır.
  • Tuş yerleşimi, renkler, logo ve semboller tamamen çizime göre tasarlanır.

Uygulamaya göre hangi tipin uygun olduğuna kısaca bakalım:

İhtiyaç Önerdiğimiz yapı
Temel fonksiyonlar, düşük maliyet, kolay temizlik Düz membran anahtar
Tuşun parmakla bulunması, eldivenle kullanım Düz, yuvarlak veya kontür kabartmalı membran anahtar
Net dokunsal geri bildirim, “bastım” hissi Metal dome’lu membran anahtar
Durum göstergesi, karanlıkta kullanım SMD çip LED’li membran anahtar
Ön yüzü ayrı tasarlanan, sadece devre gereken projeler Kapaksız esnek membran devre
Sembol, uyarı ve bilgi işaretleme Düz, kabartmalı, fosforlu veya floresan panel etiket

Kabartma tiplerinin farkı küçük görünse de kullanımı değiştirir. Örneğin kontür kabartmalı membran anahtar, tuşun kenar çizgisini belirgin hale getirerek operatörün ekrana bakmadan doğru tuşu bulmasına yardımcı olur. Bu, sarsılan bir tarım makinesinde ya da yoğun bir üretim hattında önemli bir ergonomi kazancıdır.

Veri, bağlantı ve SCADA ile entegrasyon

Modern bir kontrol paneli artık tek başına çalışmıyor. SCADA sistemleri birden fazla PLC ve HMI’dan veri toplayarak merkezi izleme, analiz, raporlama ve uzaktan denetim sağlar. Bu yapıda operatör panelinin görevi değişmez: yerel komut ve yerel bilgi. Ama panelin hangi verileri ürettiği, hangi protokolle ilettiği tasarımın en başında belirlenmelidir.

Özellikle CNC tezgâhları ve talaşlı imalat atölyelerinde makine verisini standart protokollerle toplamak giderek yaygınlaşıyor. Bu dönüşümün adım adım nasıl planlandığını görmek için OPC UA ve MTConnect entegrasyonu üzerine hazırlanmış 90 günlük pilot yaklaşımını inceleyebilirsiniz. Ön yüz tarafında ise dijitalleşme, genellikle LED göstergelerin ve durum tuşlarının sayısını artırır. Bunu tasarımın başında bilmek, sonradan revizyonu önler.

Bizim bakışımız: arayüz, panelin ömrünü belirler

1995’ten bu yana İstanbul’daki tesisimizde medikal cihaz, endüstriyel otomasyon, beyaz eşya ve tarım makinesi üreticileri için ön yüz üretiyoruz. Bu süre içinde öğrendiğimiz en önemli ders şu: kontrol paneli projelerinde ön yüz çoğu zaman en son düşünülen parça oluyor, oysa operatörün makineyle ilgili ilk ve son izlenimi o yüzeyde oluşuyor.

Bizim bakışımız: arayüz, panelin ömrünü belirler — overview diagram

Bu yüzden müşterilerimize ön yüzü, kabin ve elektrik tasarımıyla aynı anda konuşmalarını öneriyoruz. Tuş sayısı, LED konumları, konnektör çıkışı ve montaj yöntemi erken netleşirse, numune ilk denemede onaylanma şansı artar. Hızlı prototip bu yüzden bizim için bir pazarlama sözü değil, bir mühendislik aracıdır: 24-48 saat içinde elinize gelen numuneyi gerçek makinenin üzerinde deneyip eksikleri görmek, aylar sürecek bir revizyon döngüsünü önler.

İkinci dersimiz, “standart” bir ön yüzün nadiren işe yaradığıdır. Bir ameliyathane cihazının temizlik kimyasalına, bir biçerdöverin titreşimine, bir bulaşık makinesinin buharına dayanması gereken yüzeyler farklı malzeme, farklı yapıştırıcı ve farklı baskı ister. Bu kararları her projede uygulamaya özel veriyoruz.

— G&D

Kontrol paneliniz için ön yüz mü arıyorsunuz?

G&D Elektronik olarak membran anahtarları, kontrol paneli ön yüzlerini ve panel etiketlerini çiziminize göre, İstanbul’daki kendi tesisimizde komple üretim hattıyla üretiyoruz. Serigrafi baskı, kabartma, metal dome ve SMD LED entegrasyonunu tek çatı altında yapıyor, 24-48 saatte prototip çıkarıyor, yıllık 500.000 adede kadar seri üretim kapasitesiyle küçük ve büyük projeleri aynı özenle karşılıyoruz. Almanya, İsviçre ve İtalya başta olmak üzere birçok ülkeye ihracat yapıyoruz. Her proje teklif üzerine fiyatlandırılır. Ürün ailemizi görmek ve çiziminizle teklif istemek için membran anahtar ve kontrol paneli ürünlerimize göz atabilirsiniz. Dokunsal geri bildirim isteyen projeler için metal dome’lu kabartmalı membran anahtar, durum göstergesi isteyenler için SMD çip LED’li membran anahtar iyi bir başlangıç noktasıdır.

Sık sorulan sorular

Kontrol paneli ne işe yarar?

Kontrol paneli, makinenin elektrikli ekipmanını tek noktadan yönetir: güç dağıtır, devreleri korur, PLC üzerinden motor ve valflere komut verir. Ön yüzündeki arayüz sayesinde operatör makineyi başlatır, durdurur, ayarlar ve alarmları izler.

Kontrol panosu ile operatör paneli aynı şey mi?

Hayır. Kontrol panosu güç ve kontrol elemanlarını barındıran kabindir. Operatör paneli ise insanın makineyle etkileşim kurduğu yüzeydir: basit bir tuş takımı da, dokunmatik ekranlı bir HMI da bu gruba girer.

Tarım makinesi kontrol paneli için hangi ön yüz uygundur?

Titreşim, toz, su ve eldivenle kullanım nedeniyle kapalı yüzeyli, kabartmalı ve dokunsal geri bildirimli bir membran anahtar çoğu uygulamada iyi sonuç verir. Gece kullanımı varsa LED aydınlatma ve fosforlu semboller eklenmesini öneriyoruz. UV’ye dayanıklı baskı ve malzeme seçimi de mutlaka şartnameye girmelidir.

Membran anahtar prototipi ne kadar sürede hazırlanır?

Bizde çizimi onaylanan projelerin prototipi 24-48 saat içinde hazırlanır. Numuneyi makinenizin üzerinde deneyip onayladıktan sonra seri üretime geçilir. Fiyat, her proje için çizime ve adede göre teklifle belirlenir.

Kontrol paneli tasarımında hangi standart esas alınır?

Makinelerin elektrik donanımı için temel referans IEC 60204-1’dir. Topraklama, izolasyon, aşırı akım koruması, acil durdurma erişimi ve etiketleme bu standardın konuları arasındadır. Uygunluk değerlendirmesini makine emniyeti konusunda yetkin bir mühendisle birlikte yapın.
