Flat Flex Kablo (FFC) Nedir? Pitch, Seçim ve Membran Bağlantısı

G&D Elektronik12 dk okuma

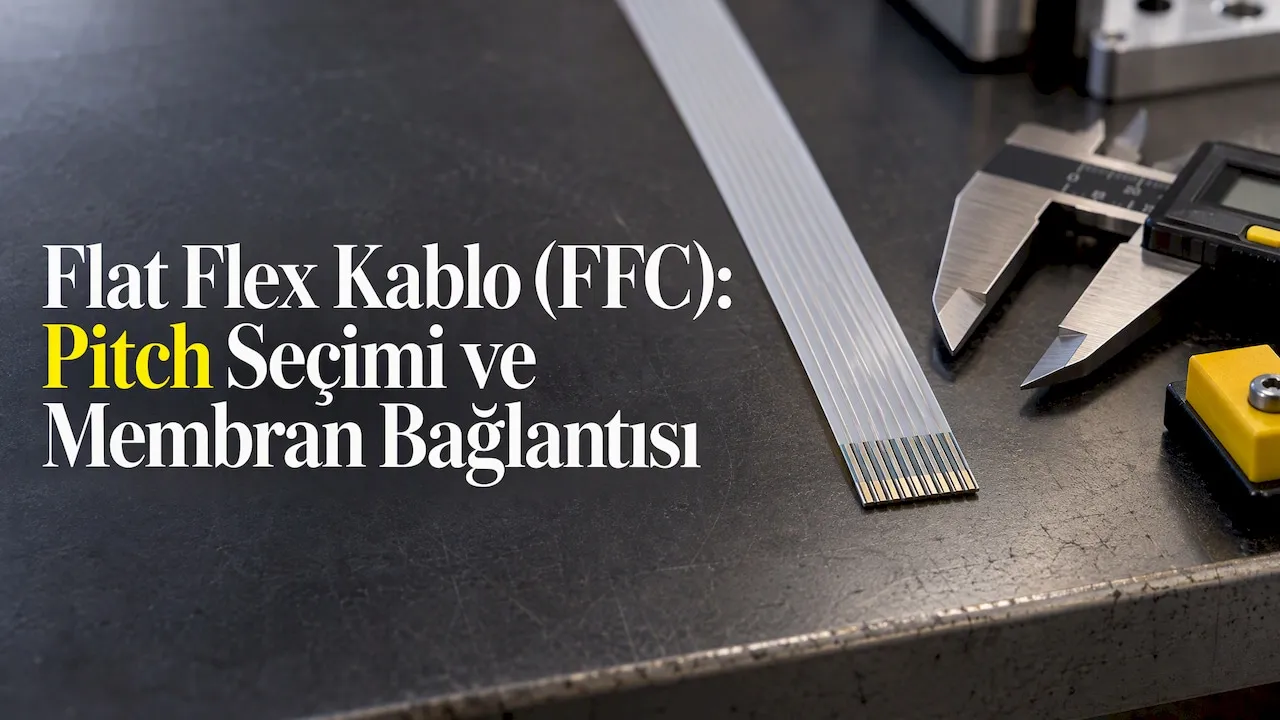

Ölçüm masasında iletkenleri görünen FFC kablo

Flat flex kablo (FFC) nedir, FPC'den farkı ne, pitch ve konektör nasıl seçilir? Membran anahtar kuyruğu, gümüş ve karbon iletken farkıyla birlikte anlatıyoruz.

Flat flex kablo, kısa adıyla FFC, iki ince yalıtım filmi arasına yan yana dizilmiş düz iletkenlerden oluşan, kâğıt kadar ince ve bükülebilen bir bağlantı kablosudur. Yazıcının kafa kablosunda, bir beyaz eşyanın kontrol kartında ya da ekranla ana kart arasında gördüğünüz o şeffaf, şerit gibi kablo budur. Doğru FFC’yi seçmek için üç şeyi bilmeniz yeterli: iletkenler arası mesafe (pitch), pin sayısı ve kontakların hangi yüzde olduğu. Bu yazıda bunları, FFC ile FPC arasındaki farkı ve bizim her gün uğraştığımız konuyu, yani bir membran anahtarın elektronik karta nasıl bağlandığını anlatıyoruz.

Kısaca

  • FFC, PET veya poliimid filmler arasına yerleştirilmiş paralel düz iletkenlerden oluşur ve genellikle sadece sinyal taşır; FPC ise üzerine bileşen dizilebilen esnek bir devre kartıdır.
  • Seçimde en kritik değer pitch’tir. En yaygın değerler 0,5 mm, 1,0 mm ve 1,25 mm’dir; konektörle birebir aynı olmalıdır.
  • Kontakların üstte mi altta mı olduğu (top/bottom contact) ve uçtaki sertleştirici (stiffener) kalınlığı, montajda en çok sorun çıkaran iki ayrıntıdır.
  • Membran anahtarlarda çoğu zaman ayrı bir FFC’ye gerek kalmaz: anahtarın kendi esnek kuyruğu doğrudan ZIF konektöre takılacak şekilde tasarlanabilir.
  • Kuyrukta gümüş iletken düşük direnç sağlar, karbon ise kontak uçlarında aşınmaya ve oksitlenmeye karşı koruma katmanı olarak kullanılır.

İçindekiler

FFC kablo nedir, nasıl yapılır?

FFC’nin yapısı basittir. Düz, ince bakır şeritler belirli aralıklarla yan yana dizilir ve iki yalıtım filmi arasında laminasyonla sabitlenir. Flexible flat cable tanımına göre yalıtım filmi genellikle PET (polyester) ya da poliimiddir. Uçlarda yalıtım soyulmuş halde bırakılır, iletkenler açıkta kalır ve arkalarına bir sertleştirici bant yapıştırılır. Bu açık uç, karttaki konektöre takılan kısımdır.

Yuvarlak çok damarlı kabloya göre avantajları şunlardır:

  • Yer kazancı: Kalınlık milimetrenin altına iner, kablo cihazın içinde katlanarak dar boşluklardan geçirilebilir.
  • Düzenli empedans ve kolay montaj: İletkenler sabit aralıklarla durduğu için tek tek tel lehimlemek gerekmez, kablo konektöre tek hamlede takılır.
  • Hafiflik ve tekrarlanabilirlik: Seri üretimde her kablo bir öncekinin aynısıdır, hatalı tel bağlama riski ortadan kalkar.

Türkiye’de elektronik malzeme satan sitelerde bu ürün “flat kablo”, “flex kablo”, “film kablo” ya da “folyo kablo” adlarıyla geçer. Hepsi aynı aileyi anlatır, ancak ilanlarda FFC ile FPC’nin aynı başlık altında satıldığını da sık görürsünüz. İkisi aynı ürün değildir.

FFC ile FPC arasındaki fark

Mühendislerin en sık düştüğü hata bu iki terimi birbirinin yerine kullanmaktır. FPC (Flexible Printed Circuit), esnek bir film üzerindeki bakır folyonun devre desenine göre aşındırılmasıyla (etching) üretilir. Panasonic’in FPC ve FFC açıklamasında belirtildiği gibi FPC tek yüzlü, çift yüzlü ya da çok katmanlı olabilir ve kontak uçları genellikle altın kaplanır. FFC ise hazır düz iletkenlerin filmler arasına yerleştirilmesiyle yapılır, desen yoktur, yalnızca düz hatlar vardır.

Özellik FFC (düz esnek kablo) FPC (esnek baskılı devre)
Üretim Düz iletkenler filmler arasında lamine edilir Bakır folyo devre desenine göre aşındırılır
İletken yolu Düz ve paralel Serbest desen, kıvrımlı yollar mümkün
Bileşen montajı Genellikle yok SMD bileşen dizilebilir
Katman Tek katman Tek, çift veya çok katmanlı
Maliyet Düşük, standart boylarda hazır bulunur Daha yüksek, projeye özel kalıp ve film gerekir
Tipik kullanım Yazıcı, ev aletleri, araç içi bağlantılar Mobil cihazlar, robotik, karmaşık yoğun devreler

Kısacası iki noktayı düz hatla birbirine bağlamanız gerekiyorsa FFC yeterli ve ekonomiktir. Hattın bir köşeden dönmesi, dallanması ya da üzerinde bir LED veya direnç taşıması gerekiyorsa FPC’ye, ya da aşağıda anlattığımız membran devre çözümüne geçersiniz. Aynı konektör her iki tipi de kabul edebildiği için piyasada “FFC/FPC konektör” ifadesi yaygındır.

Seçimde bakılacak teknik değerler

Bir FFC siparişi verirken ya da bir membran kuyruğu çizerken aşağıdaki değerleri netleştirmeden ilerlemeyin. Her biri, sahada “kablo oturmuyor” ya da “bir tuş çalışmıyor” şikâyeti olarak geri dönebilir.

Pitch (hatve) ve pin sayısı

Pitch, iki komşu iletkenin merkezleri arasındaki mesafedir. Endüstride en yaygın değerler 0,5 mm, 1,0 mm ve 1,25 mm’dir. Bazı konektör sistemleri yalnızca belirli değerlere odaklanır; örneğin bir üreticinin FFC sistemleri 0,50 mm ve 1,00 mm pitch seçenekleriyle sunulur. Pitch ile pin sayısı birlikte kablonun toplam genişliğini belirler. 0,5 mm pitch’te 16 pinli bir kablo, 1,0 mm pitch’te 16 pinli bir kablonun kabaca yarı genişliğindedir. Ölçerken iletken sayısını değil, konektör veri sayfasındaki pitch değerini esas alın: kumpasla iki uç iletken arası ölçüp pin sayısının bir eksiğine bölmek iyi bir sağlamadır.

FFC pitch değerleri ve 16 pin kablo genişliği karşılaştırması

Kontak yönü: üstten mi alttan mı?

Konektörün iç yayları ya üst yüzeye ya alt yüzeye temas eder. Kablonun açık uçları da buna göre aynı yüzde (tip A) veya ters yüzlerde (tip B) olmalıdır. Yanlış seçimde kablo konektöre takılır ama hiçbir sinyal geçmez. Otomasyon tasarımlarında çift yönlü temas sunan konektörler kablo yönüne göre iki ayrı konektör stoklama ihtiyacını ortadan kaldırır ve montaj hattını sadeleştirir.

Uç sertleştirme (stiffener)

FFC’nin ucu tek başına konektöre itilemeyecek kadar yumuşaktır. Arkasına yapıştırılan sertleştirici, hem takmayı kolaylaştırır hem de kablonun konektörden çıktığı hassas bölgede gerilmeyi alır. Wikipedia’daki FFC maddesi bu uygulamayı ZIF konektörler için gerekli sayar. Asıl dikkat edilecek nokta toplam uç kalınlığıdır: konektör veri sayfası genellikle 0,3 mm civarında bir kalınlık ister ve kalın bir sertleştirici, kilidin kapanmamasına ya da kontak yayının zorlanmasına yol açar. Değeri tahmin etmeyin, seçtiğiniz konektörün çizimine bakın.

Konektör tipi ve kilit

FFC konektörlerinde endüstri standardı ZIF (Zero Insertion Force, sıfır yerleştirme kuvveti) mekanizmadır: kilit kolunu açarsınız, kabloyu zorlamadan yerleştirirsiniz, kolu kapatınca kontak baskısı oluşur. Arka kilitli (back-lock) yapılarda kablo yukarı çekildiğinde kolun kazara açılması engellenir; aynı seri 3,2 mm genişlikte ince bir gövdeyle bu yapıyı sunar. Titreşimli ortamlarda, örneğin tarım makinelerinde ya da kompresörlü beyaz eşyalarda, kilit tipini ve kablonun konektöre girmeden önce bir noktadan sabitlenip sabitlenmediğini mutlaka kontrol edin.

Bağlantı standardı

Kabloyu konektöre değil de yalıtımı delen bir terminalle bağlayacaksanız (crimp benzeri yöntemler), IEC 60352-6 standardı yalıtım delmeli bağlantıların gereksinimlerini, test yöntemlerini ve uygulama önerilerini tanımlar. Medikal veya endüstriyel bir projede tedarikçinizden hangi standarda göre test yaptığını yazılı olarak istemeniz iyi bir alışkanlıktır.

Membran anahtarın kuyruğu: ayrı bir FFC gerekir mi?

Bizim sektörümüzde “flat flex kablo” sorusu çoğu zaman şu biçimde gelir: “Membran tuş takımını karta nasıl bağlayacağız, araya bir FFC mi koyalım?” Çoğu projede cevap hayırdır.

Bir membran anahtarın devre katmanı zaten esnek bir polyester film üzerine basılır. Bu filmin bir uzantısı, kuyruk (tail) olarak dışarı çıkarılır ve ucu FFC ile aynı mantıkta tasarlanır: belirli bir pitch, açık kontak uçları, arkasında sertleştirici. Bu kuyruk doğrudan karttaki ZIF konektöre takılır. Böylece:

  • Araya ayrı bir kablo ve ikinci bir konektör girmez, bağlantı noktası sayısı azalır.
  • Kuyruğun boyu, kırılma noktası ve çıkış yönü cihazın gövdesine göre çizilir; standart boy FFC’ye mahkûm kalmazsınız.
  • Kuyruk düz bir çizgi olmak zorunda değildir, panelin arkasında L veya S şeklinde dönerek konektöre ulaşabilir. Bu, standart FFC’nin yapamadığı şeydir.

Ayrı bir FFC’nin mantıklı olduğu durumlar da vardır: panel ile kart arasındaki mesafe çok uzunsa, kuyruğun servis sırasında sık sökülüp takılacağı öngörülüyorsa ya da aynı kablo birden fazla ürün modelinde ortak kullanılacaksa. Bu kararı tasarımın başında vermek, prototip turunu kısaltır.

Tuş takımı olmadan sadece esnek bir devreye ihtiyacınız varsa, örneğin bir sensör hattını ya da bir ekran arkası bağlantısını taşıyacaksanız, kapaksız esnek membran devre ve tek yüzlü esnek membran devre seçenekleri FFC ile FPC arasında bir yerde durur: desen serbestçe çizilir ama maliyet aşındırılmış bakır devreye göre daha makul kalır.

Gümüş iletken mi, karbon mu?

FFC’de iletken bakırdır. Membran devrelerde ise iletken hatlar çoğunlukla serigrafi baskıyla basılan iletken mürekkeplerden oluşur ve burada iki malzeme öne çıkar: gümüş ve karbon. Bunlar birbirinin rakibi değil, çoğu zaman aynı devrede farklı görevler üstlenen iki katmandır.

Ölçüt Gümüş iletken mürekkep Karbon iletken mürekkep
Elektriksel direnç Düşük, uzun hatlar ve LED beslemesi için uygun Belirgin şekilde yüksek, uzun hat için uygun değil
Görev Ana iletken hatlar, kontak bölgeleri Gümüşün üzerinde koruyucu kaplama, kuyruk uçları
Aşınmaya dayanım Sık takıp çıkarmada yıpranabilir Sürtünmeye ve oksitlenmeye karşı daha dayanıklı
Nem ve gerilim altında Gümüş göçü (migration) riski vardır Gümüşü örterek bu riski azaltır
Maliyet Daha yüksek Daha düşük

Pratikte iyi bir membran kuyruğu şöyle kurulur: hatlar gümüşle basılır, konektöre giren açık uçlar karbonla kaplanır. Böylece hem düşük direnç hem de konektör kontaklarında uzun ömür elde edilir. Yalnızca karbonla basılmış bir devre, düşük akımlı basit tuş takımlarında iş görebilir, ancak LED beslemesi veya uzun kuyruk gereken projelerde direnç hesabını mutlaka yapın. Nemli ya da yoğuşmalı ortamda çalışacak cihazlarda, örneğin bulaşık makinesi panellerinde, hangi çevresel testin istendiğini en baştan tanımlamak gerekir; bunun için çevresel test şartları rehberimize bakabilirsiniz.

SMD LED entegrasyonu ve kuyruk tasarımı

Tuşun yanında bir durum ışığı, arka planda bir ikon aydınlatması istendiğinde LED doğrudan membran devrenin üzerine yerleştirilir. Bu noktada devre artık sadece bir anahtar matrisi değil, akım taşıyan bir hattır ve FFC mantığıyla bakmak yetmez.

Tasarımda dikkat edilecekler:

  1. Pin bütçesi: Her LED grubu için bir anot veya katot hattı gerekir. Tuş matrisi ve LED hatları aynı kuyruktan çıkacağı için pin sayısını, dolayısıyla konektör genişliğini baştan hesaplayın.
  2. Hat direnci: LED akımı, gümüş hattın uzunluğu ve genişliğiyle birlikte düşünülmelidir. Uzun ve ince hat, uçtaki LED’in diğerlerinden sönük yanmasına yol açabilir.
  3. Akım sınırlama: Ön direnç kartta mı, membranın üzerinde mi olacak, karar verin. Kartta tutmak servis kolaylığı sağlar.
  4. Işık sızması: Grafik ön yüzde pencere yerleri ve ışık geçirmeyen katmanlar LED konumlarıyla birlikte çizilir.

Bu tür panellerde biz LED’i ön yüz grafiğiyle birlikte ele alırız: SMD çip LED’li düz membran anahtar ve kabartmalı tuş hissi isteyen projeler için SMD çip LED’li kabartmalı membran anahtar bu iki ihtiyacın birleştiği ürünlerimizdir. Ön yüz filmi seçimini de aynı aşamada yapmak gerekir; polyester ile polikarbonat karşılaştırmamız bu kararı kolaylaştırır.

Sahada en sık görülen hatalar

Yıllar içinde gelen numune ve arıza dosyalarında tekrar eden hatalar aşağı yukarı aynıdır:

  1. Pitch’in göz kararı seçilmesi: 1,0 mm ile 1,25 mm pitch az pinli kablolarda birbirine çok benzer. Kablo takılır, ilk birkaç pin temas eder, son pinler komşu kontağa kayar.
  2. Kontak yönünün atlanması: Tip A yerine tip B kablo sipariş edilir, hiçbir tuş çalışmaz ve sorun önce yazılımda aranır.
  3. Sertleştiricinin kalınlığı: Fazla kalın uç ZIF kilidini zorlar, ince uç ise zamanla gevşer ve aralıklı temasa yol açar.
  4. Keskin katlama: Kuyruk veya FFC, konektörün hemen önünde 180 derece katlanır. Montajda çalışır, birkaç ay titreşimden sonra hat çatlar.
  5. Test tanımının yazılmaması: “Dayanıklı olsun” bir şart değildir. Kaç basma ömrü, hangi sıcaklık aralığı, hangi nem koşulu istendiği yazılı olmalıdır. Hangi testin neyi kanıtladığını membran anahtar dayanım testleri yazımızda ayrıntılı anlattık.

Bizim bakışımız

1995’ten bu yana İstanbul’da membran anahtar ve kontrol paneli üretiyoruz ve gördüğümüz şu: bağlantı tarafı, projelerin en son düşünülen ama en çok revizyon çıkaran kısmı. Grafik ön yüz haftalarca tartışılır, kuyruğun pitch’i ve çıkış yönü ise çoğu zaman son gün belirlenir. Biz bunu tersine çevirmeyi öneriyoruz. Karttaki konektörü ilk toplantıda seçin, veri sayfasını bizimle paylaşın; kuyruğu, kontak yönünü ve sertleştiriciyi o konektöre göre çizelim.

Bizim bakışımız — overview diagram

İkinci önerimiz, ayrı bir FFC ve ikinci bir konektör eklemeden önce kuyruğun doğrudan karta ulaşıp ulaşamayacağını sorgulamanız. Medikal cihazlarda, endüstriyel otomasyon panellerinde ve tarım makinelerinde her ek bağlantı noktası, titreşim ve nem altında bir olası arıza noktasıdır. Daha az bağlantı, daha az servis çağrısı demektir.

Son olarak, numuneyi masada denemeden seri üretime geçmeyin. 24 ila 48 saatlik prototip süremiz tam olarak bunun için var: kuyruğu gerçek kartınıza takıp kilidi kapatın, katlayın, cihazı kapatın. Kâğıt üzerinde doğru görünen bir pitch, gövdenin içinde başka bir hikâye anlatabilir.

— G&D

Membran panelinizi bağlantısıyla birlikte tasarlayalım

G&D Elektronik olarak membran anahtarı, esnek devreyi ve kuyruğunu İstanbul’daki kendi tesisimizde, komple üretim hattında çizime göre üretiyoruz. Serigrafi baskı, kabartma, metal dome ve SMD LED entegrasyonunu aynı projede bir araya getiriyor, 24 ila 48 saatte prototip çıkarıyor ve yılda 500.000 adede kadar seri üretime taşıyoruz. Almanya, İsviçre ve İtalya başta olmak üzere birçok ülkeye ihracat yapıyoruz. Konektör veri sayfanızı ve panel çiziminizi gönderin, teklifimizi projenize özel hazırlayalım: membran anahtar ve kontrol paneli üretimi sayfamızdan bize ulaşabilir ya da tüm ürün gamımızı inceleyebilirsiniz. Net bir tuş hissi isteyen paneller için metal dome’lu düz membran anahtar iyi bir başlangıç noktasıdır.

Sık sorulan sorular

FFC kablo nedir, ne işe yarar?

FFC, iki ince yalıtım filmi arasına dizilmiş paralel düz iletkenlerden oluşan esnek bir kablodur. İki elektronik kartı ya da bir ekranı, tuş takımını veya yazıcı kafasını ana karta dar bir alanda bağlamak için kullanılır. Yuvarlak kabloya göre çok daha ince ve hafiftir, seri montajda tek hamlede konektöre takılır.

FFC ile FPC aynı konektöre takılabilir mi?

Çoğu durumda evet; piyasadaki “FFC/FPC konektör” ifadesi bundandır. Şart, pitch, pin sayısı, kontak yönü ve uç kalınlığının konektörün veri sayfasındaki değerlerle birebir uyuşmasıdır. Kalınlık uymazsa kilit kapanmaz ya da temas zamanla zayıflar.

Pitch değerini nasıl ölçerim?

En güvenilir yol, karttaki konektörün parça numarasından veri sayfasına bakmaktır. Parça numarası yoksa kumpasla ilk ve son iletkenin merkezleri arasını ölçüp pin sayısının bir eksiğine bölün. Sonuç 0,5 mm, 1,0 mm veya 1,25 mm gibi standart bir değere çok yakın çıkmalıdır.

Membran anahtarın kuyruğu kırılırsa ne olur?

Kuyruk membranın bir parçası olduğu için genellikle ayrı onarılmaz, anahtar komple değiştirilir. Bu yüzden kuyruğun katlanma yeri, katlanma yarıçapı ve konektör önündeki sabitleme noktası tasarım aşamasında belirlenmelidir. Sık sökülüp takılacak uygulamalarda karbon kaplı uçlar ve ara bir FFC seçeneği değerlendirilebilir.

Gümüş iletken yerine sadece karbon kullanılabilir mi?

Düşük akımlı, kısa kuyruklu basit tuş takımlarında mümkündür, ancak karbonun direnci gümüşe göre belirgin biçimde yüksektir. LED beslemesi, uzun hat veya çok sayıda tuş varsa gümüş hat üzerine karbon kaplama daha güvenli bir çözümdür. Kararı hat uzunluğu ve akım değerine göre vermek gerekir.
